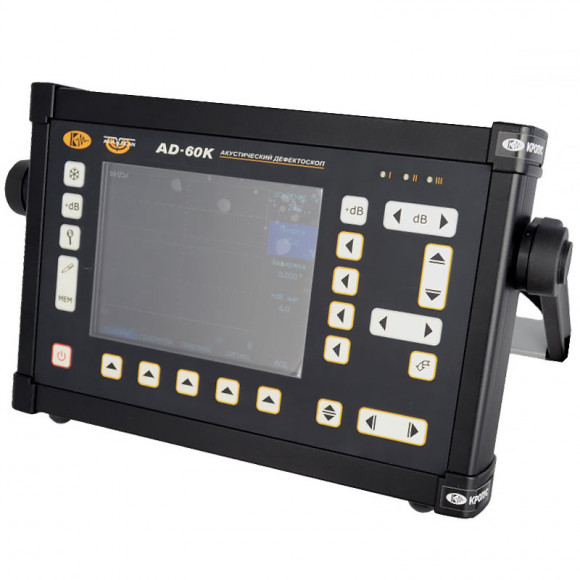

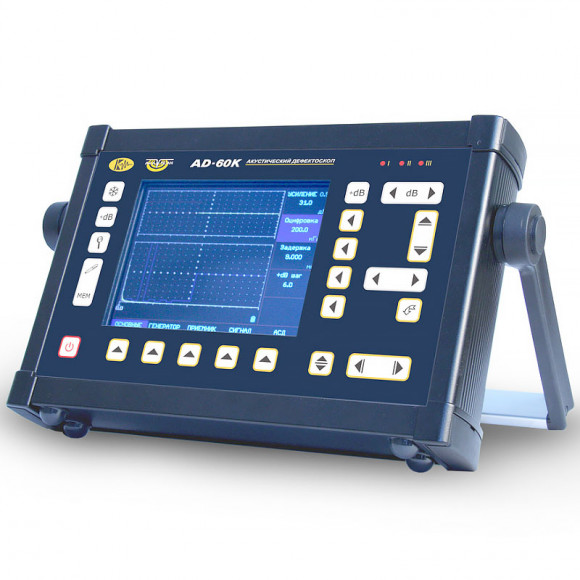

Акустический дефектоскоп АД-60К (AKASCAN)

Акустический дефектоскоп АД-60К - совместная разработка ООО «НПЦ «КРОПУС» и ООО «АКА-Скан». АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.
Полное описание
Вес1.5 кг
Внесен в госреестрВнесен
Защищённость от пыли и водыIP54
Производитель«АКА-Скан», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«АКА-Скан», Россия

Акустический дефектоскоп АД-60К - это универсальное средство для контроля всей гаммы современных композитных материалов и сотовых конструкций с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.

Особенности АД-60К:

  • Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
  • Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
  • Сохранение и вызов настроек дефектоскопа - 100 настроек
  • Сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
  • Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
  • Все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
  • Отдельная регулировка усиления во временной и частотной областях
  • Функция программируемого изменения чувствительности в спектральной области
  • Оконная функция Хамминга
  • Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
  • Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
  • Интерфейс Ethernet для связи с ПК

Дефектоскоп композитных материалов АД-60К реализует импедансный, вихретоковый и метод свободных колебаний.

 Основные решаемые задачи:

- поиск расслоений в композитных материалов, находящихся на различной глубине.

- оценка глубины залегания расслоений

- поиск непроклея сотовых конструкций

- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;

- оценка электропроводности углепластиков;

- измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.

Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Области применения АД-60К :

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Коммунальное хозяйство

Технические характеристики АД-60К:

Импульс возбуждения комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Макс. амплитуда возбуждения на каждом из противофазных выходов генератора 20±1В
Диапазон рабочих частот от 50 Гц до 2 МГц
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя 0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе 110 дБ
Раздельная регулировка усиления сигнала Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ
Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления 0.1 - 1 - 2 - и 10 дБ
Тип приемника линейный, квадратурный, согласованный
Максимальная глубина обнаружения дефекта зависит от частоты, типа преобразователя и свойств материала. Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала
Оконные функции  прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим наличие
Автоматическая балансировка преобразователя наличие
Типы используемых преобразователей импедансный раздельно-совмещенный;
импедансный совмещенный;
ударный с микрофонным приемником;
ударный с пьезоэлектрическим приемником;
вихретоковый
Реализуемые методы контроля импедансный;
свободных колебаний;
вихретоковый
Отображение сигнала радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая сигнализация дефектов (АСД) световая и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память 100 настроек
1000 протоколов контроля
Интерфейс USB
Разъем подключения преобразователей LEMO FGG.1B 6 pin + 10 pin
Питание дефектоскопа Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15-18 В DC
Время работы от аккумуляторов не менее 8 часов
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами

Характеристики

Параметр Значение
Импульс возбуждения радиоимпульс с амплитудой 25/50В и программируемой формой
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области
Отображение сигнала радиосигнал во временной области, спектр
Зоны контроля четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс Ethernet
Разъем подключения преобразователей LEMO FGG.1B
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания от сети 220 В, 50 Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм
Масса 3,5 кг с аккумуляторами
Вес1.5 кг
Внесен в госреестрВнесен
Защищённость от пыли и водыIP54
Производитель«АКА-Скан», Россия
