Электромеханическая разрывная машина РЭМ

Скачать инструкцию

Машины испытательные универсальные РЭМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия.

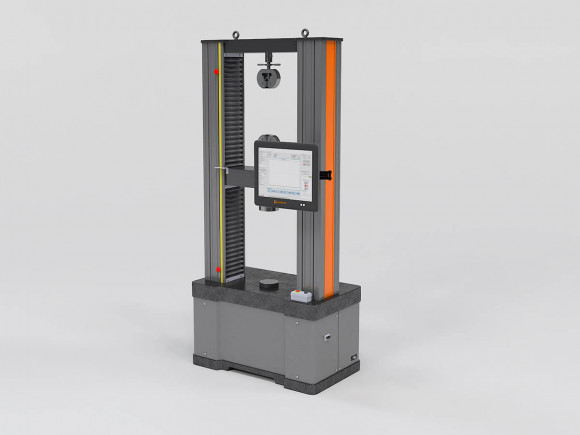

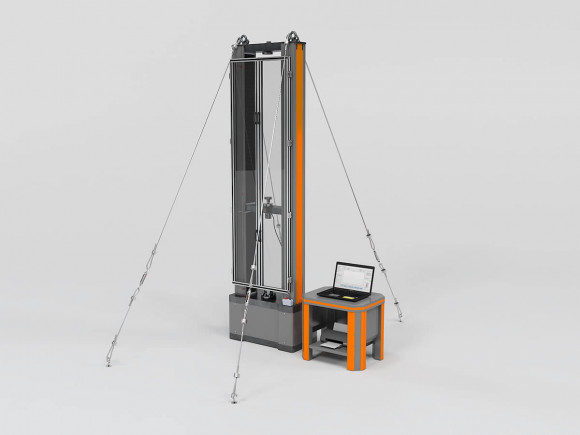

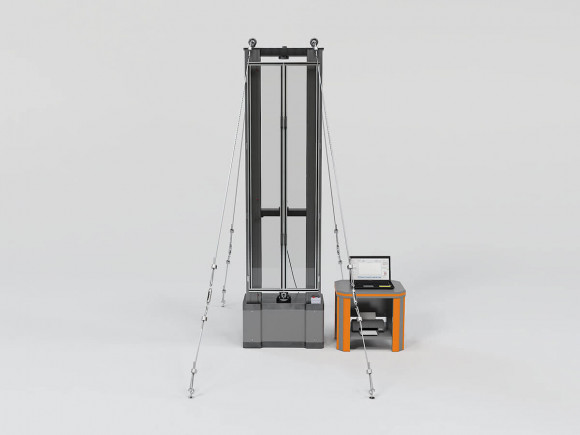

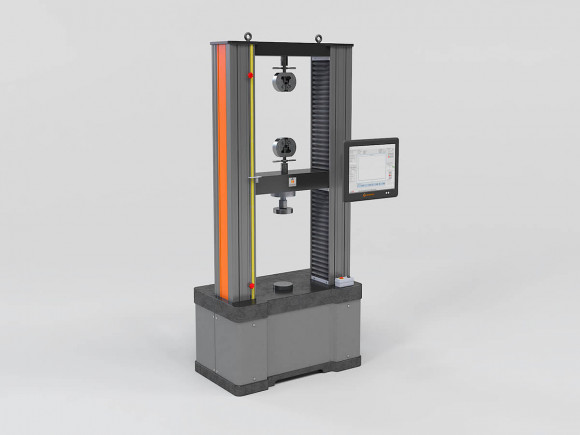

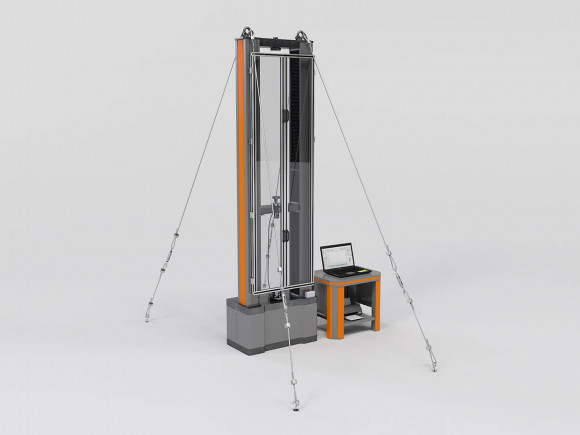

Разрывные электромеханические машины РЭМ представлены в одноколонном исполнении с испытательными нагрузками от 0,008 до 5 кН, и двухколонном исполнении с испытательными нагрузками от 0,4 до 600 кН, а также в удлиненном исполнении с испытательными нагрузками от 50 до 600 кН.

Модификации машин РЭМ компании «Метротест» отличаются диапазонами нагрузок, погрешностью измерения, размерами рабочих зон, габаритными размерами и степенью автоматизации.

В основной комплект поставки машины входит: модуль силозадающий электромеханический, пульт управления, тензодатчик, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.

Необходимость поставки приспособлений для проведения испытаний на растяжение, сжатие, изгиб определяется техническим заданием Заказчика.

Дополнительно машины могут быть укомплектованы специальными захватами и приспособлениями для изгиба, нестандартными столами сжатия, системами температурных испытаний, расширяющими функциональные возможности машин.

Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 76470-19, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.

Модификации электромеханических машин:

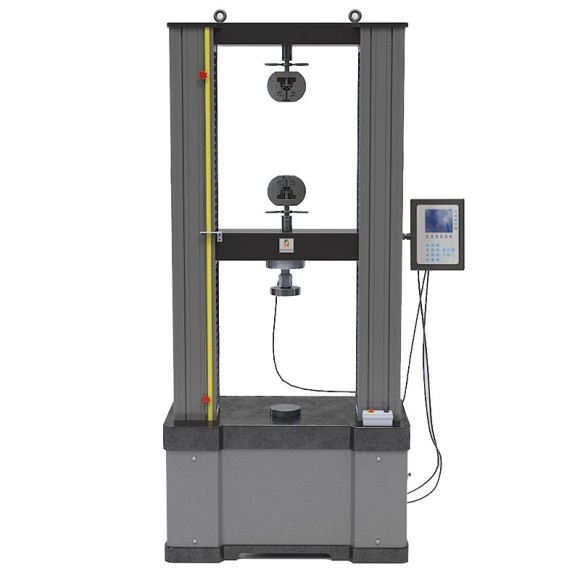

Разрывные электромеханические машины РЭМ базовой комплектации оснащены одно или двухколонным силозадающим модулем, пультом управления с монохромным дисплеем и кнопочной клавиатурой. Пульт управления позволяет задавать параметры испытаний, визуально контролировать ход испытаний, а также производить расчет основных показателей по результатам испытаний.

Параметры испытаний в виде диаграммы растяжения (нагружения) и текущих значений выводятся на дисплей пульта управления в реальном времени. По окончании испытания на дисплее отображаются значения максимально достигнутых величин нагрузки и перемещения траверсы и предела прочности образца.

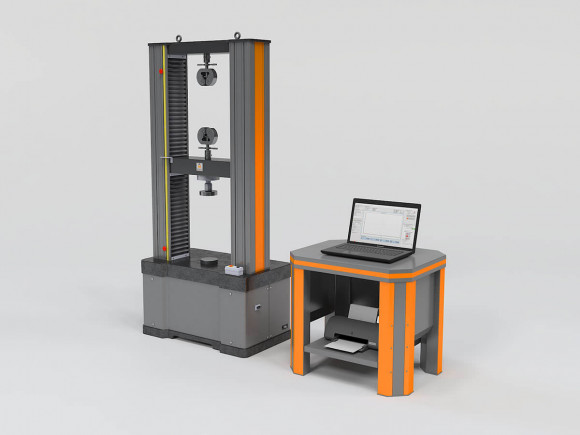

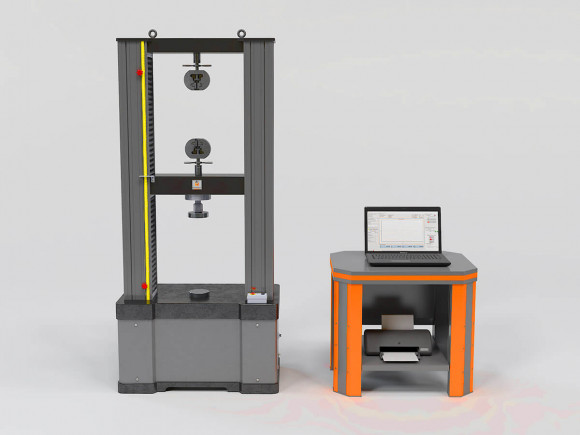

Разрывные машины модификации РЭМ-М оснащены одно или двухколонным силозадающим модулем, пультом управления с кнопочной клавиатурой и монохромным дисплеем и компьютеризированной системой, которая позволяет расширить функциональные возможности системы измерения, математически обрабатывать результаты испытаний на ПК со специальным программным обеспечением «MTest-REM-1.15», при этом управление испытательной машиной происходит в ручном режиме.

Авторское программное обеспечение «MTest-REM-1.15» дает возможность отображать результаты испытания в виде графиков (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определять текущие скорости перемещения подвижной траверсы (мм/мин) и нагружения (кН/с), текущее и максимальное значение деформации и нагрузки, приложенной к испытуемому образцу, сохранять результаты испытания для дальнейшей обработки и выводить на печать протокол испытания. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.

В компьютеризированную систему входит: ПК с программным обеспечением «MTest-REM-1.15», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.

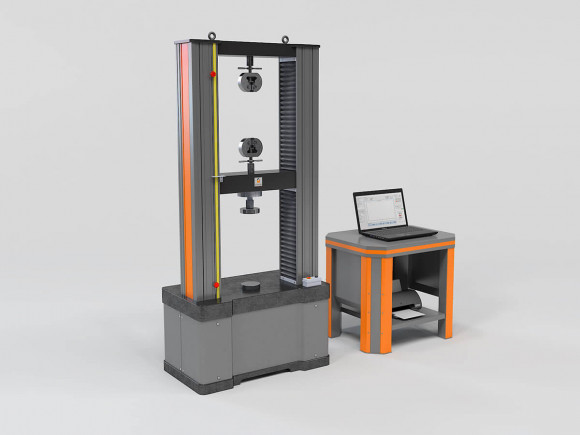

Разрывные машины модификации РЭМ-А оснащены одно или двухколонным силозадающим модулем и автоматизированной системой измерения и управления, которая позволяет производить испытание по заданному с ПК режиму благодаря специальному программному обеспечению - «MTest-REM-2.15».

Авторское программное обеспечение «MTest-REM-2.15» дает возможность более точно определять фактическую нагрузку на образец, управлять машиной в ручном режиме или автоматически по заданному с ПК алгоритму, а также получать и обрабатывать результаты испытаний в реальном времени, редактировать графики испытания, рассчитывать основные характеристики материалов образцов, сохранять результаты испытаний, формировать и выводить на печать протокол испытаний. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.

В автоматизированную систему входит: ПК с программным обеспечением «MTest-REM-2.15», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.

Разрывные машины модификации РЭМ-У предназначены для испытаний на сжатие и разрыв труб большого диаметра изготовленных из металлов, пластиков, картона и т.д. по GB/T 18042, ISO 9967. Машины позволяют испытывать трубы на сжатие диаметрами до 3000 мм и шириной от 20% от диаметра.
