Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
Полное описание
Производитель«Метротест», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Метротест», Россия

Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:

  • тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
  • тип КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
  • тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.

Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.

В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.

Дополнительная поставка:

  • машина для изготовления концентраторов «МИК» по методу Шарпи;
  • камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
  • проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концетратора на металлических образцах;
  • дополнительные приспособления.

Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.

Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.

Модификации маятниковых копров:

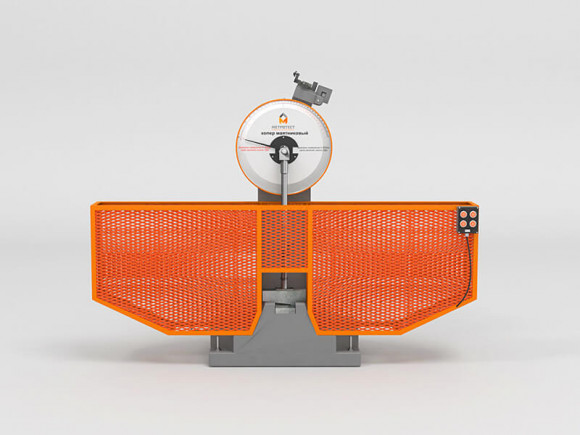

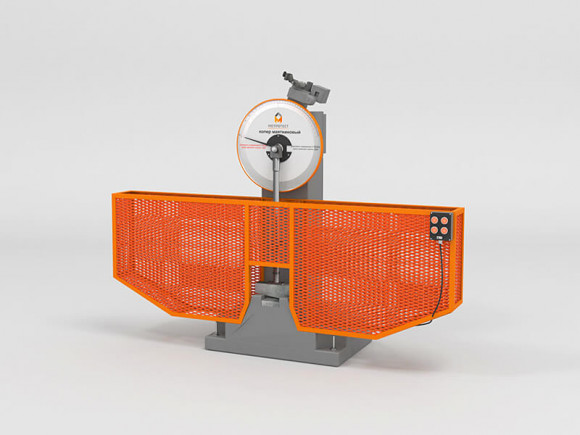

  • КМ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.

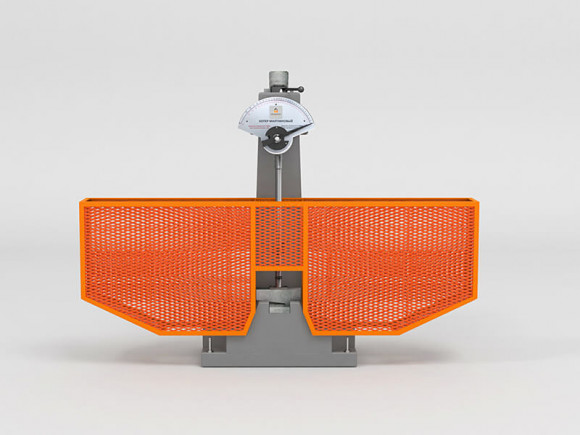

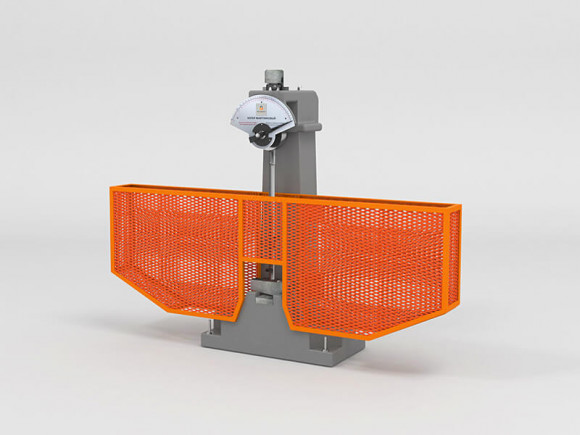

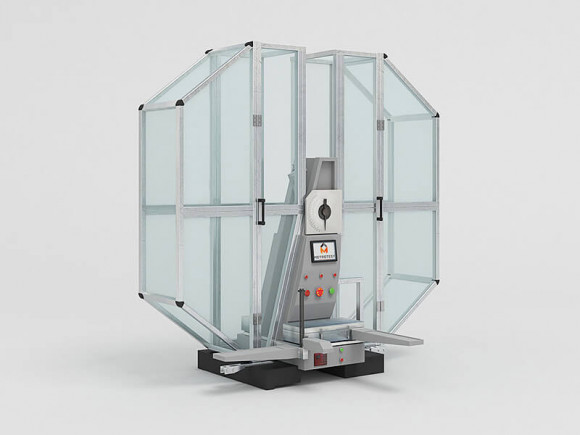

  • КМ-М оснащены электромеханическим управлением, аналоговой шкалой для снятия значений энергии и защитным ограждением рабочей зоны, обеспечивающим безопасность при проведении испытаний.

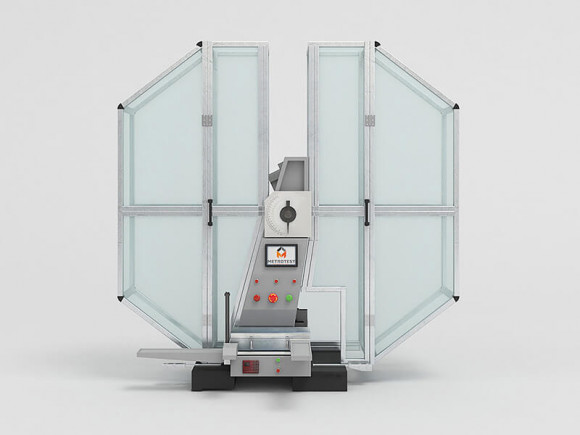

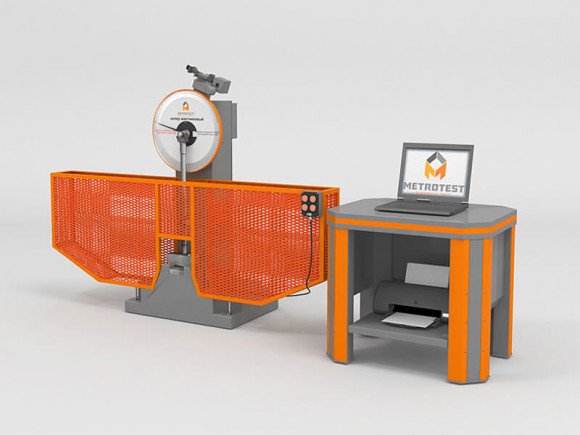

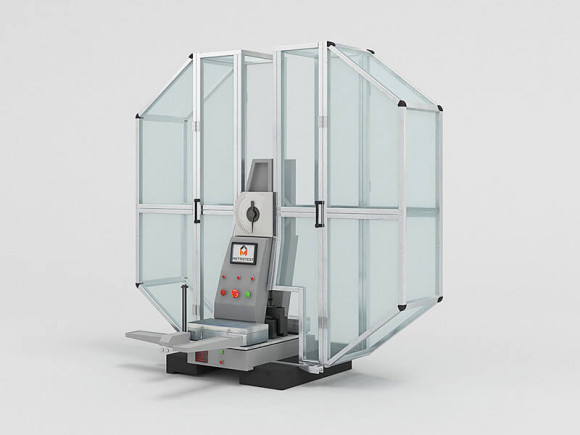

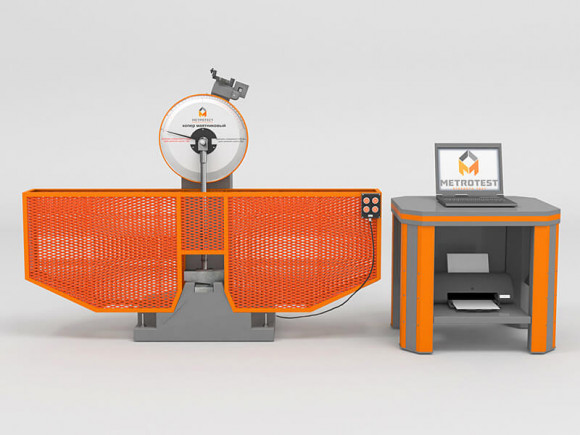

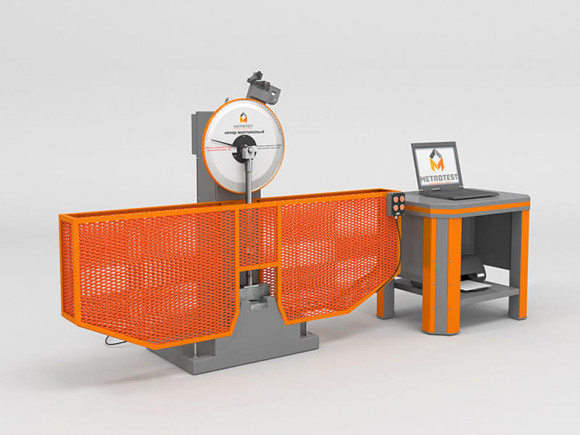

  • КМ-А оснащены электромеханической и автоматизированной системой управления, что позволяет проводить испытания как в ручном, так и в автоматическом режиме, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания.
  • КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.

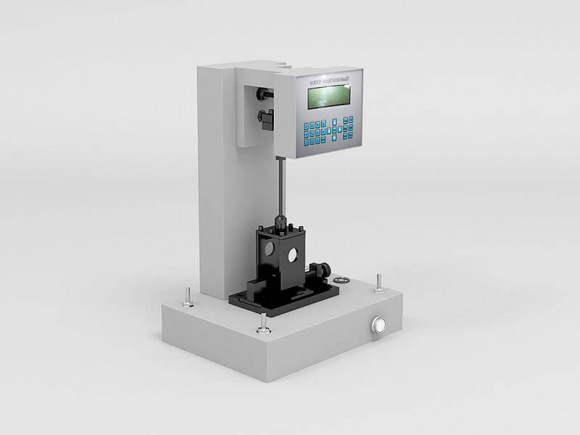

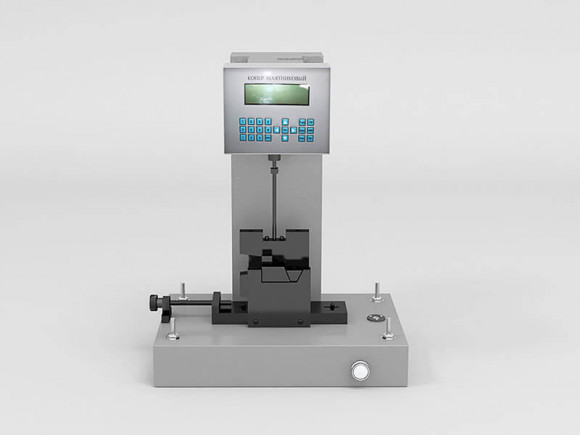

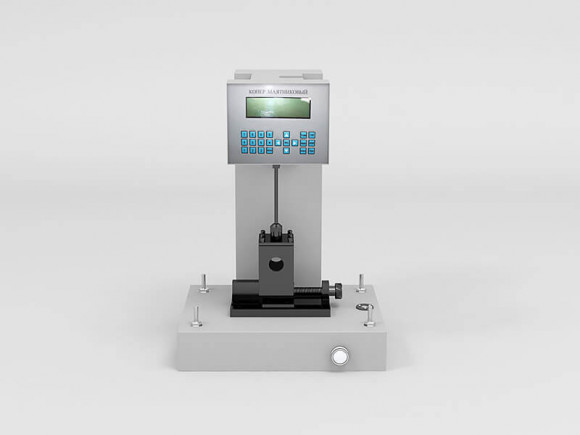

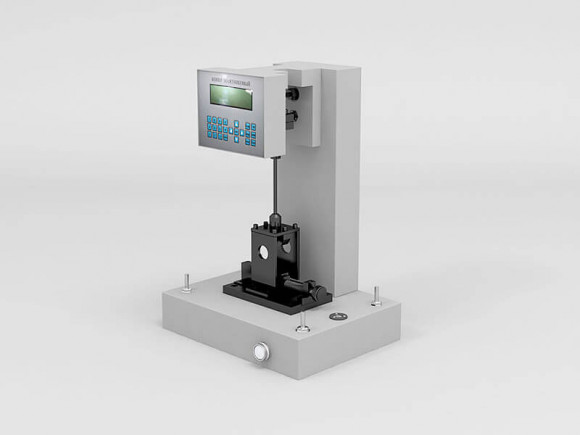

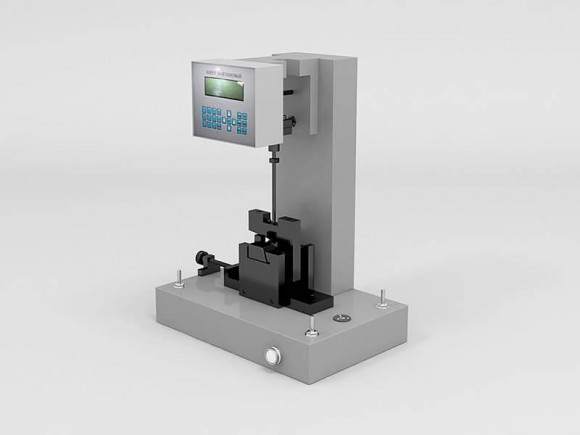

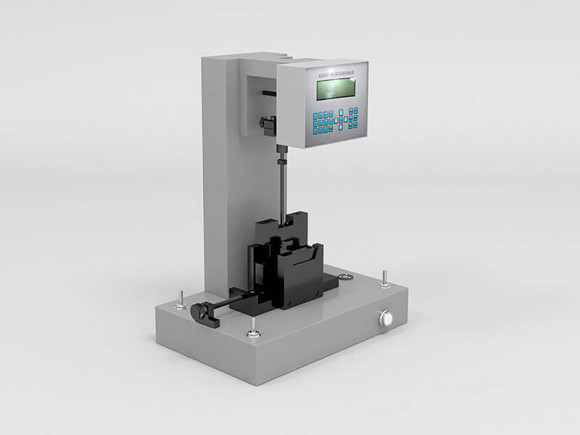

  • КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
  • КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
  • КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии. КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
  • КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
КОПРЫ КМ

Модификация КМ-300 КМ-500 КМ-800
Запас потенциальной энергии
150, 300 Дж 250, 500 Дж 500, 800 Дж
Скорость маятника в момент удара
5,2 м/с 5,4 м/с 5,9 м/с
Расстояние от оси маятника до оси молота
750 мм 800 мм 850 мм
Доверительный диапазон измерения энергии разрушения образца от значения потенциальной энергии маятника
10-90 %
Предел допускаемой относительной погрешности измерений энергии от номинального значения
± 1,0 %
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения
± 0,5 %
Потеря энергии при свободном качании маятника за половину полного колебания
± 0,5 %
Просвет между опорами
40 мм
Радиус закругления торцевой поверхности опор установки образца
R 1-1,5 мм
Радиус закругления рабочей кромки бойка
R 2-2,5 мм
Габаритные размеры (ДхШхВ), не более
2124x600x1340 мм 2200x650x1960 мм 2450x1200x2455 мм
Масса 550 кг 750 кг 2400 кг


КОПРЫ КММ

Модификация КММ-5 КММ-50 КММ-5,5И КММ-22И
Вид испытаний
Двухопорный ударный изгиб (метод Шарпи) Одноопорный ударный изгиб (метод Изода)
Подъем маятника
Вручную, после разрушения образца
Наибольший запас потенциальной энергии
5 Дж 50 Дж 5,5 Дж 22 Дж
Номинальное значение потенциальной энергии маятников
1; 2; 4; 5 Дж 7,5; 15; 25; 50 Дж 1; 2,75; 5,5 Дж 5,5; 11; 22 Дж
Диапазон измерений энергии маятника, % от номинального значения
10-90
Цена деления аналогового отсчетного устройства
0,01 Дж
0,02 Дж
0,04 Дж
0,05 Дж
0,05 Дж
0,1 Дж
0,2 Дж
0,5 Дж
0,01 Дж
0,03 Дж
0,05 Дж
0,05 Дж
0,1 Дж
0,2 Дж
Предел допускаемой относительной погрешности измерений энергии, % от номинального значения
± 1,0%
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения
± 0,5%
Потеря энергии при свободном качании маятника за половину полного колебания
± 0,5% (свыше 2,5 Дж)
± 1,0% (1-2,5 Дж)
± 2,0% (менее 1 Дж)
Скорость движения маятника в момент удара
2,9 м/с 3,8 м/с 3,5 м/с
Угол подъема маятника
150° 160°
Размеры устанавливаемых образцов
10 x 10(7,5/5) x 55 мм (U-, V-образный надрез глубиной 2 мм)
Электропитание
220 В, 50 Гц
Габаритные размеры копра, (ДxШxВ), не более
850х550х350 мм
Масса установки испытательной (собственно копра), не более 110 кг
Производитель«Метротест», Россия
