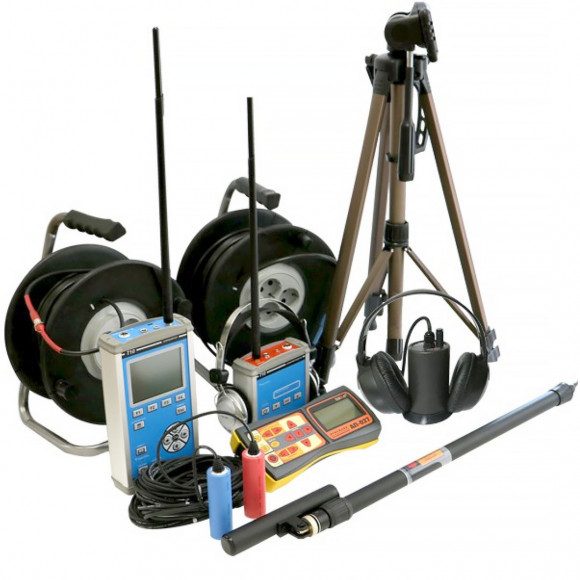

Корреляционный течеискатель "Искор-205"

Производитель«ТЕХНО-АС», Россия
В наличии
Артикул: art22968:"искор-205"
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
367 770
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«ТЕХНО-АС», Россия

Назначение

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки пассивным методом.
  • Уточнение места утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

Выполняемые функции

  • Поиск места разгерметизации трубопровода.
  • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
  • уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики

Параметр Значение
Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м до 200
Минимальное давление в трубопроводе, кг/см2 1,5
Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц 60 ... 5000
Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем 2,4 ГГц
Температура окружающей среды, ºС -20 ... +40
Дисплей Графический, LCD, 320х240 точек
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг
Приемник 'АП-027'
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ/НР АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг
Акустический датчик 'АД-227'
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х110
Масса, не более, кг 1,2
Электромагнитный датчик 'ЭМД-247'
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
Производитель«ТЕХНО-АС», Россия
