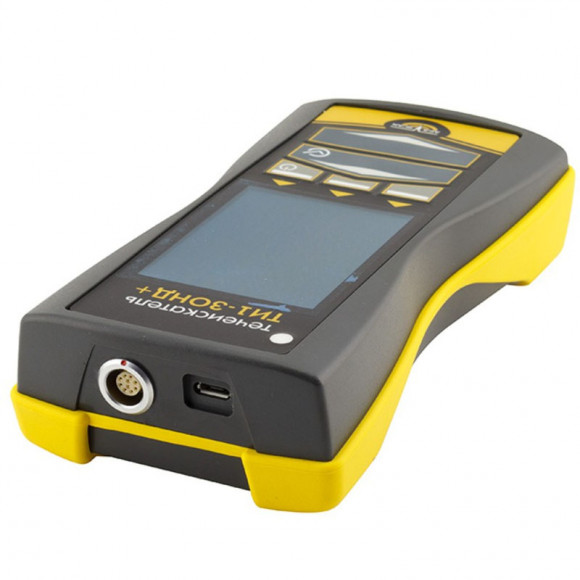

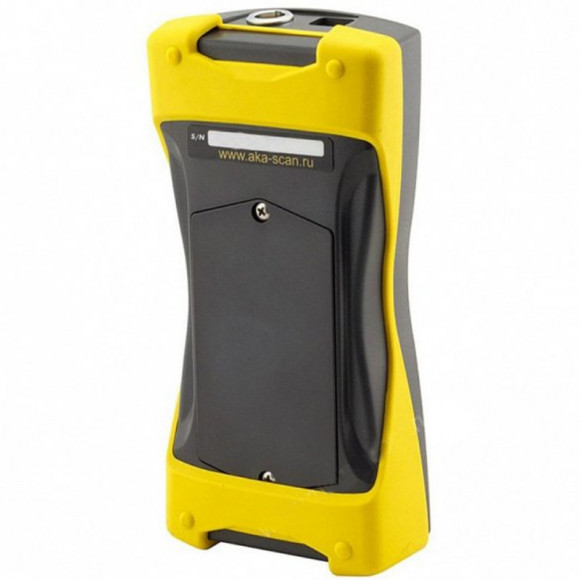

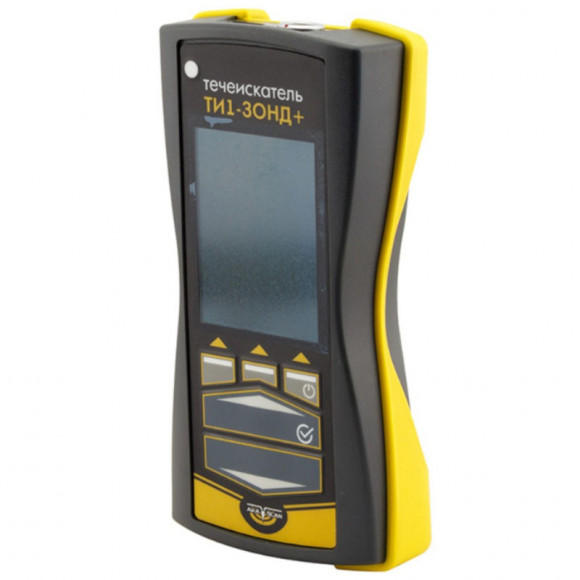

Портативный течеискательный комплекс «AKASCAN ТИ1 - ЗОНД+»
- Обзор
- Характеристики
- Отзывы0
Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
- Проверка целостности упаковки пищевых продуктов, лекарственных средств
- Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов
Течеискатель «ТИ1 - ЗОНД+» и методы контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта 'НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ' ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:
- Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
- Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Особенности ТИ1-ЗОНД+:
- современная элементная база и высокопроизводительное цифровое ядро.
- большой ЖК индикатор 320 х 240 точек.
- два типа используемых щупов: гелиевый и ультразвуковой.
- минимальный уровень выявляемой течи 0,05 г/год.
- установка погора срабатывания после калибровки по контрольной течи.
- лазерный целеуказатель места контроля (для ультразвукового щупа).
- поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа.
- сверхчувствительный поиск малых утечек при использовании гелиевого щупа.
- интерфейс USB.
- возможность замены преобразователей без подстройки к электронному блоку.
- высокая скорость контроля по сравнению с зарубежными аналогами.
- автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.
- прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP54.
Технические характеристики:
Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
Чувствительность течеискателя |
≤1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности |
Время выхода на режим течеискателя |
≤1 минуты |
Масса течеискателя |
0.3 кг (≤1 кг в упаковке) |
Габариты электронного блока |
160 х 88 х 35 |
Пробный газ |
Гелий |
Количество дополнительных пробных газов |
Любые газы, отличающиеся по скорости звука от воздуха |
Постоянная времени течеискателя |
≤1 с |
Длина зондовой части щупа |
1 м |
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь диффузионного типа «КТ-1» (СДОС 07-2012) |
Световая, звуковая и цифровая индикация утечек |
+ |
Время непрерывной работы от аккумуляторов |
Не менее 5 часов |
Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.
| Частотный диапазон, кГц | 37 – 44 |
Пробный газ |
Воздух, азот, гелий, вакуум и т.д. |
Дистанция обнаружения утечки газа, м |
до 40 м |
Масса щупа, кг ·без параболического усилителя ·с параболическим усилителем |
0,1 0,25 |
Габариты щупа, мм ·без параболического усилителя ·с параболическим усилителем |
152х49х22 230х400х90 |
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014) |
Длина зондовой части щупа, м ·без параболического усилителя ·с параболическим усилителем |
1 1 |
Наличие лазерного целеуказателя течи |
Да |
Диапазон рабочих температур |
- 10... 50 С |
Основные отличия нового течеискателя ТИ1-ЗОНД+ от ТИ1-ЗОНД
ТИ1-ЗОНД
|
ТИ1-ЗОНД+
|
|
Габаритные размеры электронного блока, мм |
160 х 98 х 33 | 160 х 88 х 35 |
Масса электронного блока, кг |
0,45 | 0,35 |
Пылевлагозащитное исполнение |
----- | IP54 , корпус из ABS пластика |
Взрывозащищенное исполнение |
----- | Ex (опционально) |
Дисплей, точек |
133х64 Монохромный | 320х240 ЖК Цветной |
Разъемы подключения преобразователей |
РС7 |
LEMO 1B |
Модернизированная конструкция преобразователей |
----- |
да |
Питание |
Батарейки АА |
NiMH аккумуляторы или батарейки АА / сеть 220В |
Встроенное зарядное устройство |
----- |
да |
Сохранение результатов контроля в памяти прибора |
----- |
да (опционально) |
Подключение к ПК |
----- |
да (опционально) |
ХарактеристикиПортативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Внесен в госреестр | Не внесен | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защищённость от пыли и воды | IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Производитель | «АКА-Скан», Россия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
