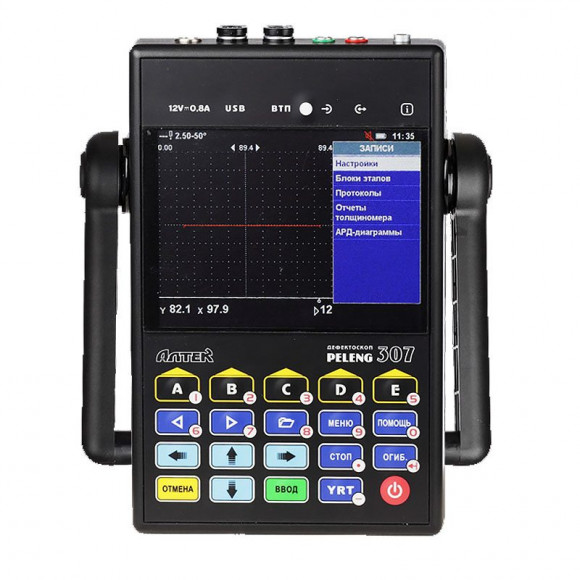

Ультразвуковой малогабаритный дефектоскоп ПЕЛЕНГ УД3-307ВД необходим для проведения неразрушающего ультразвукового контроля качества внутренней структуры изделий из различных материалов. Прибор позволяет заблаговременно выявлять разрушения в металлоконструкциях, отбраковывать дефектную продукцию. Устанавливает размеры и координаты выявленных несплошностей и неоднородностей. Присутствует функция...
Полное описание
Внесен в госреестрВнесен
Поверкавключена в стоимость
Производитель«Алтек», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
907 500
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Алтек», Россия

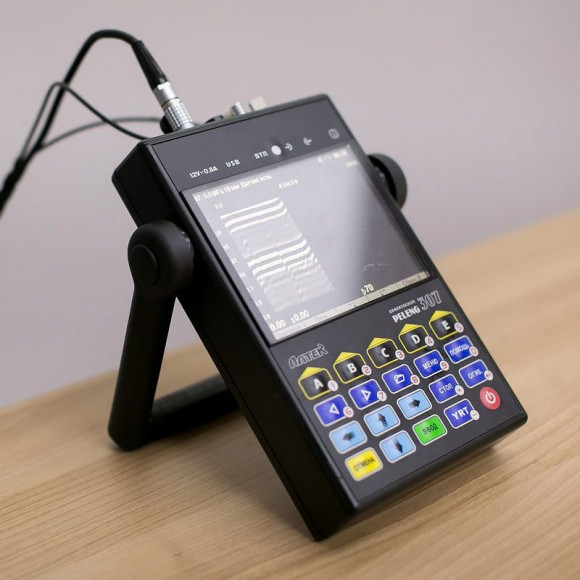

Переносное устройство Peleng УД3-307ВД относится к дефектоскопам общего назначения и реализует эхо-, теневой и зеркально-теневой методы обнаружения дефектов. В состав входит электронный блок и пьезоэлектрический преобразователь, который выступает в роли источника и приемника ультразвуковых колебаний. Для идентификации имеющихся в изделиях дефектов оценивается степень интенсивности вернувшегося сигнала и время его пути. Указанные свойства принимают различные значения в зависимости от структуры и границ исследуемого объекта, таким образом, их анализ позволяет судить об уровне однородности и сплошности материала.

Вихретоковый способ дефектоскопии заключается в воздействии на контролируемый объект переменным электромагнитным полем. В результате такого воздействия в объекте возникают вихревые токи, создающие собственное электромагнитное поле, которое противодействует внешнему, что, в свою очередь, регистрируется прибором. В области расположения дефектов сопротивление поверхностного слоя объекта увеличивается, и за счет этого регистрируются нарушения однородности структуры. Прибор использует фазовый и амплитудный методы вихретокового контроля.

Выпускается несколько модификаций модели УД3-307ВД, отличающихся встроенным программным обеспечением, которое обеспечивает соответствие прибора нормативным требованиям, принятым в каждой из отраслей, и адаптирует (с помощью заранее настроенных параметров и режимов) прибор к работе с типовыми для отрасли объектами и материалами. Помимо того, модификации отличаются количеством и типом датчиков (ПЭП), идущих в комплекте.

Кроме универсальной, модель УД3-307ВД имеет 6 модификаций для различных отраслей:

  • для нефтегазовых отраслей;
  • для нефтехимического оборудования;
  • для теплоэнергетического комплекса;
  • для подъемно-транспортного оборудования;
  • для судостроения;
  • для атомных станций.

Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-307ВД:

  • Цветной жидкокристаллический TFT-дисплей
  • Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
  • Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении устройства от исследуемого объекта развертка останавливается. Возможна визуализация в виде комплексной плоскости.
  • Расположение и размеры дефектов определяются более точно за счет учета кривизны поверхности.
  • Возможность визуализации эхо-сигналов в виде высокочастотных импульсов.
  • Режим временной регулировки чувствительности (ВРЧ) максимум с 64-мя точками для одной характеристики.
  • Функция поэтапной дефектоскопии – с предустановкой порядка этапов.
  • Поддержка ПЭП, имеющих встроенную микросхему памяти.
  • Функция формирования отчетов ультразвуковой толщинометрии.
  • 3 порога чувствительности (для поиска, для оценки, для отбраковки).
  • Двухцветная светодиодная и звуковая сигнализация об обнаружении дефекта (АСД). Имеется порт подключения наушников для работы в шумных условиях.
  • Режим увеличения экрана («Лупа») для детального рассмотрения нужного участка A-скана.
  • Функция «заморозки» экрана.
  • Возможность контроля по двум стробам.
  • Функция формирования АРД-диаграммы (амплитуда-расстояние) для определения эквивалентного размера дефекта.
  • Автоматическая регулировка усиления (АРУ) для улучшения чувствительности прибора, поддерживающая амплитуду опорного сигнала на уровне 50% высоты кривой A-скана.
  • Возможность измерения толщины тонких изделий (от 0,8 мм).
  • Энергонезависимая память для сохранения настроек и результатов даже при отсутствии питания.

Доставка ПЕЛЕНГ УД3-307ВД возможная в любой регион России.

Характеристики

Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо
зеркальный
зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефек­то­ско­пом фазовый
амплитудный
Режимы вихретокового контроля динамический
статический
Количество ультразвуковых каналов 1
Количество вихретоковых каналов 1
Основной индикатор дефектоскопа цветной TFT экран
Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
2 светодиода на панели дефектоскопа
светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды 120
низкой амплитуды 4,5
Частота следования зондирующих импульсов УЗК, Гц 20 ... 5000
Типы разверток: вихретоковый контроль
в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
в режиме вихретокового контроля бегущая развертка комплексная плоскость
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм 0,01
Глубина (амплитуда) ВРЧ, дБ не более 80
Используемые вихретоковые преобразователи серии ПН – для магнитных сталей (частота 10…100 кГц) серии ПФ – для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В 0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 32221
Длительность А-развертки, мкс
минимальная 1,33
максимальная 10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
Диапазон измерения толщины (для изделий из стали), мм 3 ... 5000
Диапазон рабочих температур окружающего воздуха, 0С -25 … +50
Масса, кг, не более: 1,35
Габаритные размеры, мм, не более: 140x220x42

Дополнительная информация

  • Рабочие температуры модификаций для локомотивов и вагонного хозяйства: -25…+50 °С, для остальных версий: -20…+50 °С.
  • Максимальная частота при вихретоковом методе: 100 кГц.
  • Минимальная толщина изделия (из стали) для измерения: 3 мм.
  • Диапазон глубиномера поверхностных дефектов в вихретоковом режиме: 0,1…9,9 мм.
  • Обладает устойчивостью к действию синусоидальных вибраций от 10 до 55 Гц, к электромагнитным помехам от 0,03 до 50 кГц, к ударам с ускорением до 50 м/с2.
  • Степень защиты корпуса: IP53 – защита от пыли и дождя.
  • Возможно стационарное питание от сети 220 В (через адаптер 12 В, 0,7 А), а также от аккумуляторной батареи емкостью 1650 мА∙ч.
  • Продолжительность заряда: 4 часа.
  • Длительность автономной работы: 6 часов.
  • Количество циклов полного разряда/заряда: 500.
  • Подключение к персональному компьютеру производится через COM-порт с интерфейсом RS-232. Для совместной работы необходимо установить на ПК программное обеспечение от производителя.

Внесен в госреестрВнесен
Поверкавключена в стоимость
Производитель«Алтек», Россия
