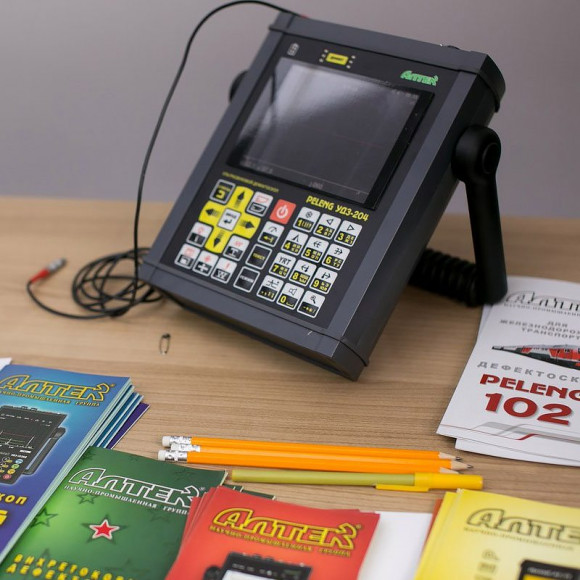

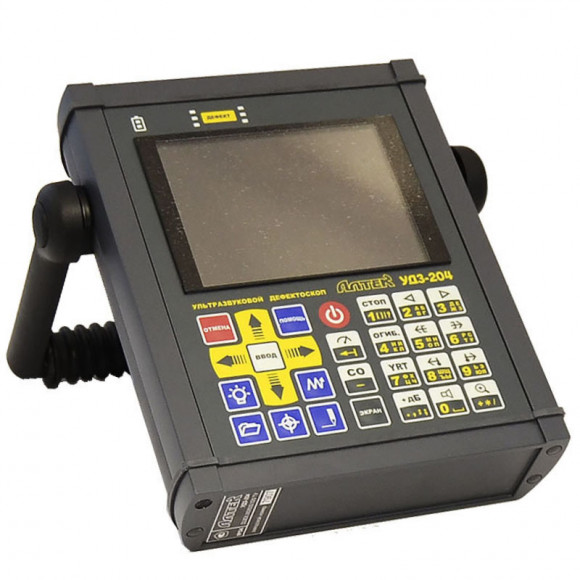

Ультразвуковой дефектоскоп УД3-204

Peleng УД3-204ВД относится к дефектоскопам общего назначения и реализует эхо-импульсный, теневой и зеркально-теневой метод обнаружения дефектов. Состоит из электронного блока и пьезоэлектрического преобразователя, который излучает и принимает УЗ-колебания. В работу положен принцип измерения свойств сигнала, отраженного от структуры и границ контролируемого объекта. Степень интенсивности вернувшегося сигнала и время, за которое он прошел свой путь, позволяет идентифицировать имеющиеся нарушения сплошности и однородности.

ПЕЛЕНГ УД3-204ВД имеет несколько модификаций, отличающихся программной частью, которая, обеспечивает соответствие прибора нормативных требованиям, принятым в каждой из отраслей, и адаптирует (с помощью преднастроенных параметров и режимов) прибор к работе с типовыми для отрасли объектами и материалами. Кроме этого, модификации отличаются количеством и типом датчиков (ПЭП), идущих в комплекте.

Всего модель УД3-204ВД имеет 6 специализированных версий (не считая универсальную):

• для нефтегазовых отраслей;
• для нефтехимического оборудования;
• для теплоэнергетического комплекса;
• для подъемно-транспортного оборудования;
• для судостроения;
• для атомных станций.



Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-204ВД:

• Стойкий к ударам и падениям корпус из металла.

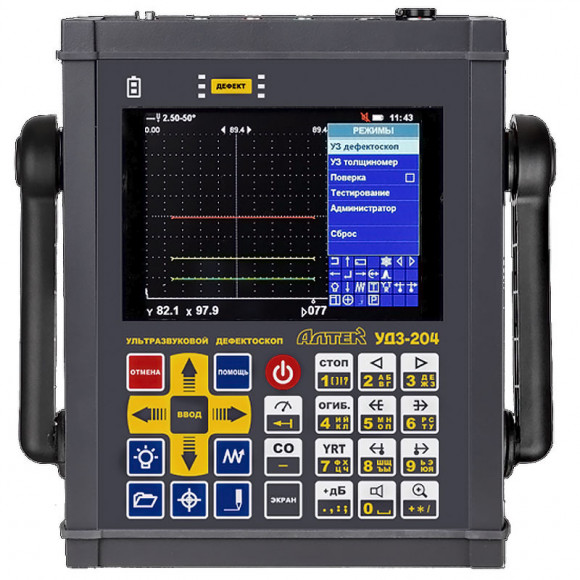

• Цветной жидкокристаллический TFT-дисплей разрешением 640x480 точек на дюйм и размером 111x84 мм. 8 степеней яркости экрана.
• Режим временной регулировки чувствительности (ВРЧ) максимум с 64-мя точками для одной характеристики.
• Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
• Два трехцветных светодиодных и звуковой индикатор дефекта (АСД). Имеется порт подключения наушников для работы в шумных условиях.
• Две зоны временной селекции.
• Возможность толщинометрии тонких объектов (от 0,4 мм).
• Усиление сигнала до 120 дБ с шагом 1 дБ.
• Возможность использования двух преобразователей одновременно.
• Наличие режима временной регулировки чувствительности.
• Построение АРД-диаграммы для определения эквивалентного размера дефекта.
• Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
• Режим масштабирования («Электронная лупа») для детального рассмотрения нужного участка A-скана.
• Автоматическая регулировка усиления (АРУ) для улучшения чувствительности прибора.
• Функция визуализации эхо-сигналов в форме радиоимпульсов.
• Возможность вывода на экран одновременно двух типов развертки (например, A-скан и W-скан и т.п.)



Купить ПЕЛЕНГ УД3-204ВД можно в нашей компании с доставкой в любой регион России.
