«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры ультразвуковые В7-227 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

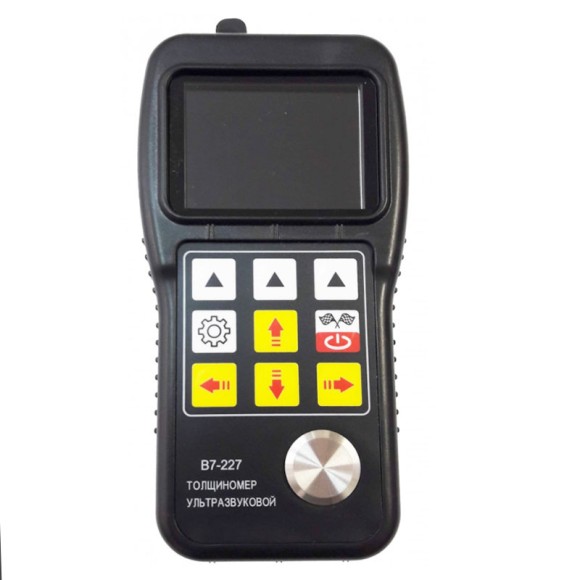

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-227 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 8 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 350 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, в т. ч. в режиме В-скан, установка номинальной толщины в пределах диапазона измерений в режиме А-скана, режим коррекции сигнала и его формы, регулировка усиления от 8 до 55 дБ для материалов с большим затуханием сигнала (например литье из алюминия, меди и т.п.), возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле.

Наименование характеристики Значение
Диапазон измерений толщины (по стали), мм
- преобразователь РТ-08 от 1,0 до 200,0
- преобразователь ZT-12 от 3,0 до 300,0
- преобразователь PT-06 от 2,0 до 20,0
- преобразователь GT-13 от 4,0 до 80,0
- преобразователь GT-13-2 от 4,0 до 80,0
- преобразователь PT-04 от 0,8 до 10,0
- преобразователь PT-04-2 от 0,8 до 12,0
- преобразователь ТС510 от 2,0 до 200,0
от 3,0 до 18,01)
Дискретность отсчёта, мм 0,1
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм
- преобразователь РТ-08 в диапазоне измерений от 2,0 до 10,0 мм включ. ±0,1
- преобразователь РТ-08 в диапазоне измерений св. 10,0 до 200,0 мм ±(0,01H+0,05)
- преобразователь ZT-12 в диапазоне измерений от 3,0 до 50,0 мм включ. ±(0,01H+0,1)
- преобразователь ZT-12 в диапазоне измерений св. 50,0 до 300,0 мм ±(0,01H+1)
- преобразователь PT-06 ±(0,01H+0,05)
- преобразователь GT-13 ±(0,01H+0,1)
- преобразователь GT-13-2 ±(0,01H+0,1)
- преобразователь PT-04-2 ±(0,01H+0,1)
- преобразователь ТС510 ±(0,01H+0,05)
1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227;
 H – измеренное значение толщины, мм.
Диапазон скоростей распространения ультразвуковых волн, м/с от 1000 до 9999
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
- для преобразователя с частотой 2 и 5 МГц 3,0
- для преобразователя с частотой 7 МГц 2,0
Количество сохранённых в памяти прибора скоростей звука 5
Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более 80
Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более 160
Память 100.000 значений и 1.000 диаграмм
Питание осуществляется от двух батарей типа АА напряжением, В 3
Время работы при полной зарядке и выкл. подсветке экрана, ч не менее 200
Время авто выключения прибора при отключённом ПЭП, мин 5
Гарантийный срок эксплуатации, месяц 24
Габаритные размеры, мм, не более:
- длина 75
- ширина 35
- высота 150
Масса, г, не более 200
Температура поверхности контролируемых изделий (*высокотемпературные), °С -10…+60 (+350…+550*)
Условия эксплуатации:
- температура окружающего воздуха, ºС
от 0 до + 35

Базовая комплектация: К-ВО
Блок электронный без батареек 1 шт.
Преобразователь PT-8 1 шт.
Ёмкость для контактной смазки 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Упаковочный кейс для хранения и переноски 1 шт.
Дополнительная комплектация (по заказу):
Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения На заказ
Калибровочные образцы / меры толщины На заказ
Защитный чехол электронного блока из кож. заменителя На заказ
Контактная смазка для обычного применения и высокотемпературная контактная смазка
На заказ
Поверка Включена в стоимость
Внесен в госреестрВнесен
Диапазон контроля по стали (мм)1 — 300
Страна производстваРоссия
Производитель«Восток-7», Россия
Время работы от аккумулятора (ч)200
Дискретность0,1
