4.00 1
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Полное описание
Поверка Включена в стоимость
Внесен в госреестрВнесен
Диапазон контроля по стали (мм)0.7 — 300
Страна производстваРоссия
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
85 371
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

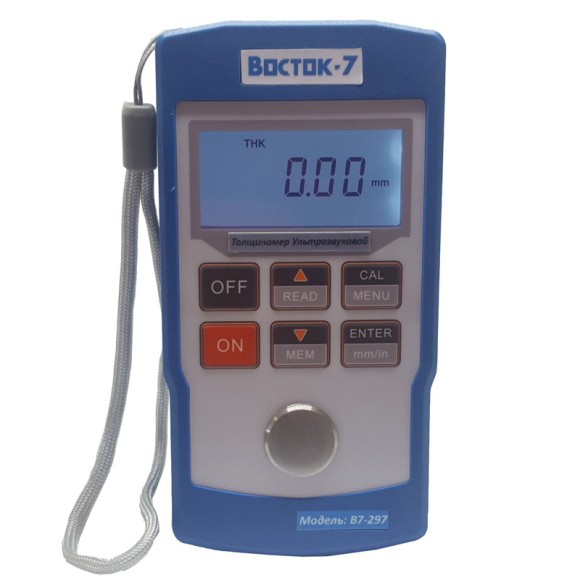

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).

Наименование Параметр
Диапазон измерения толщины, мм:
- преобразователь РТ-5 по стали от 2,0 до 300,0
- преобразователь РТ-5 через покрытие, в т. ч. коррозию от 3,0 до 35,0
- преобразователь GT-5 от 2,0 до 100,0
- преобразователь XT-5 от 0,7 до 90,0
Точность (дискретность, шаг отсчёта) измерения, мм 0,1 / 0,01
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм
- преобразователь PT-5 в диапазоне измерений от 2,0 до 10,0 мм включ. ±0,5
- преобразователь PT-5 в диапазоне измерений св. 10,0 до 300,0 мм ±(0,01H+1)
- преобразователь GT-5 в диапазоне измерений от 2,0 до 9,0 мм включ. ±(0,005H+0,1)
- преобразователь GT-5 в диапазоне измерений св. 90,0 до 100,0 мм ±(0,01H+1)
- преобразователь XT-5 в диапазоне измерений от 0,7 до 40,0 мм включ. ±(0,005H+0,1)
- преобразователь XT-5 в диапазоне измерений св. 40,0 до 90,0 мм ±(0,01H+1)
H – измеренное значение толщины, мм
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм
- для преобразователя с частотой 2 и 5 МГц 20
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
- для преобразователя с частотой 2 и 5 МГц 1.2
Диапазон измерения скорости ультразвука, м/с 1000…9999
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм 80
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм 160
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) 3 (1*)
Длина кабеля преобразователя, не менее, мм
900
 Температура поверхности контролируемых изделий, °С -10…+60 (+400*)
Память 400 значений
Температурный диапазон окружающей среды при работе толщиномера, °С 0…+35
Верхнее значение относительной влажности при 35 °С, % 90
Элементы питания: от батарей или аккумуляторов 2 шт. 1,5 V тип АА
Время работы при полной зарядке и выкл. подсветке экрана, ч не менее 90
Время авто выключения прибора, мин 3
Гарантийный срок эксплуатации, мес 12
Габаритные размеры Д*Ш*В, мм 70*30*125
Масса прибора (без элементов питания), кг
0,25

Базовая комплектация: К-ВО
Блок электронный без батареек 1 шт.
Преобразователь РТ-5 без пружины (базовый) 5 МГц 1 шт.
Ёмкость 100 мл с контактной смазкой 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Упаковочный кейс для хранения и переноски 1 шт.
Дополнительная комплектация (по заказу):
Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5 На заказ
Калибровочные образцы / меры толщины На заказ
Контактная смазка для обычного применения и высокотемпературная контактная смазка
На заказ
Поверка Включена в стоимость
Внесен в госреестрВнесен
Диапазон контроля по стали (мм)0.7 — 300
Страна производстваРоссия
Производитель«Восток-7», Россия
Время работы от аккумулятора (ч)90
Дискретность0,005; 0,01; 1

В7-297 толщиномер ультразвуковой отзывы

Средняя оценка покупателей:(1)4.00 из 5 звезд

0
1
0
0
0
О
В7-297 толщиномер ультразвуковой

Базовый преобразователь входит в стоимость прибора. Остальные нужно докупать.
