Дорожная рейка РДУ КОНДОР-Э с поверкой
- Обзор
- Характеристики
- Отзывы0

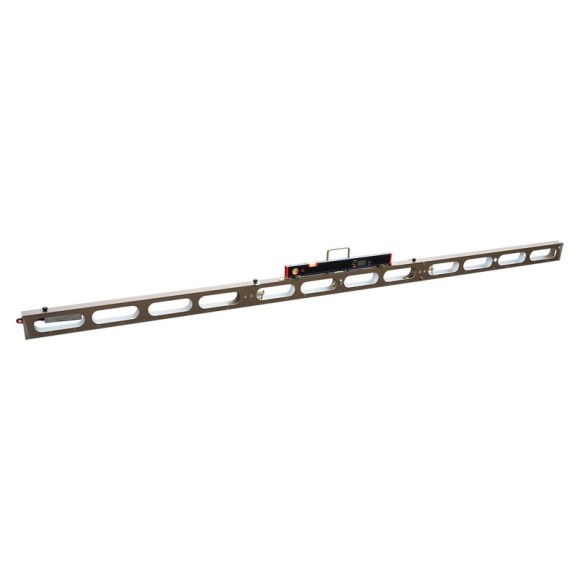

РДУ КОНДОР-Э - трехсекционный прибор для измерений неровностей дорожного полотна, крутизны насыпей и откосов при проведении ремонтных работ, а также при расследовании ДТП. Для измерения просветов рейка оснащена клинковым промерником. В отличие от механического аналога, данная модель оборудована съемным электронным уровнем, что повышает точность измерения.

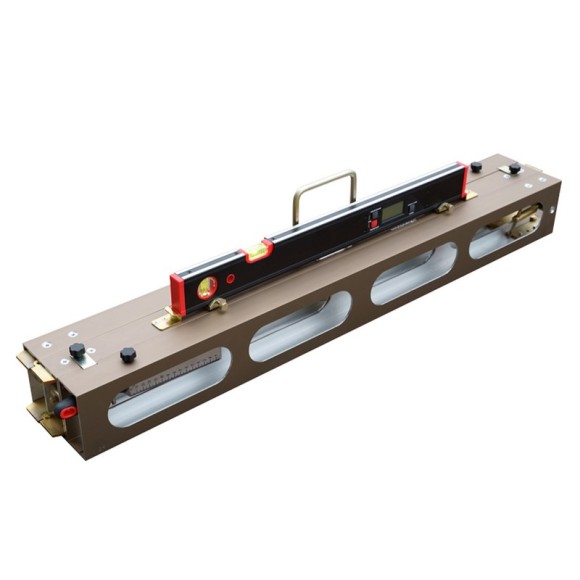

Электронный уровень.В работе КОНДОР-Э показывает себя удобнее и эффективнее за счет того, что параметр уклона определяется сразу, что повышает точность измерений.
Измерение крутизны откосов и насыпей.Балансир-эклиметр, установленный в полости рейки, необходим для измерения крутизны откосов и насыпей. Результаты считываются в смотровом окошке на верхней поверхности рейки.
Определение толщины слоёв.Для определения толщины слоёв покрытий служит правая шкала клинового промерника. С помощью промерника можно определить глубину некоторых неровностей.

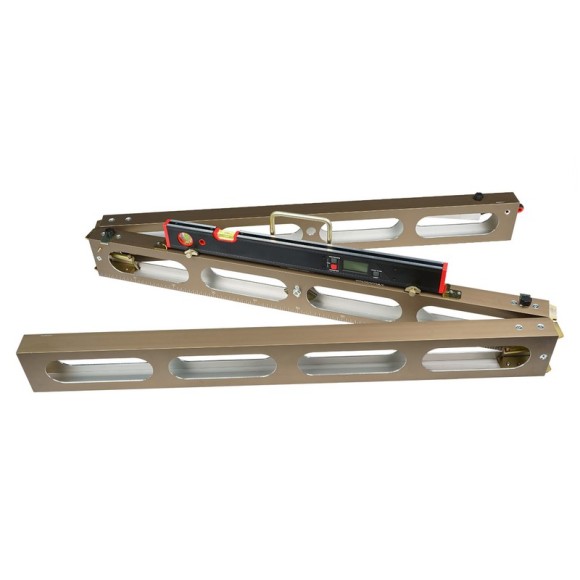

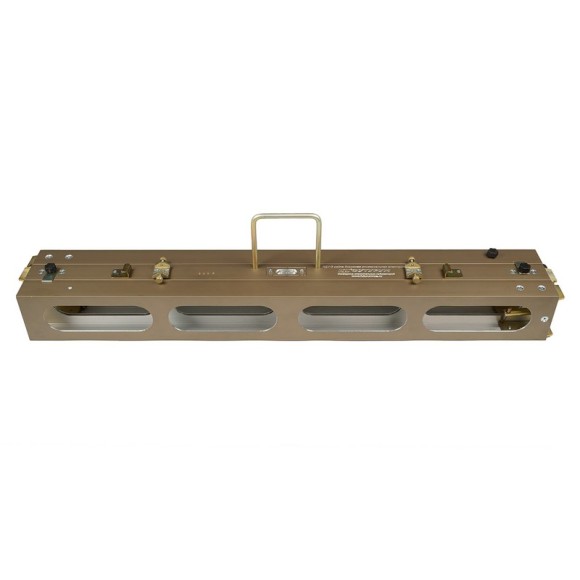

Продуманная конструкция.Все три составные части соединяются между собой с помощью специальных винтов с удлиненной рифленой головкой и самофиксирующимся подпружиненным пальцем для комфортной фиксации. Шарниры рейки расположены во внутренней стороне корпуса, что позволяет надежно зафиксировать дорожную рейку ФУТУРУМ КОНДОР Э в рабочем положении. При этом для уменьшения веса всего прибора в шарнирах сделаны технологические отверстия.
Гальваническое покрытие корпуса.Высокая точность дорожной рейки - отклонение от прямолинейности составляет всего 0,2 мм на 3 м длины - достигается за счет специальной конструкции корпуса, который дополнительно упрочняется гальваническим покрытием, которое, кроме этого, обеспечивает невосприимчивость к повреждениям от механических воздействий при использовании на грунтовых, бетонных и иных жестких поверхностях. При этом такое покрытие защищает рейку от прилипания пыли и грязи.

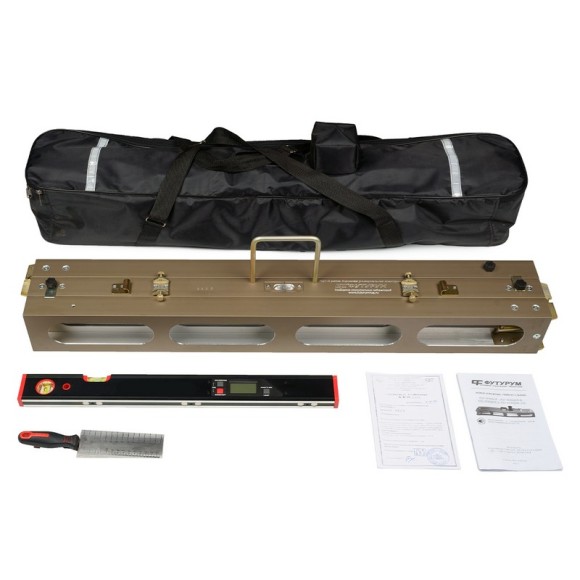

Полный комплект.В состав комплекта также входит чехол из износостойкого и влагозащитного материала для комфортного хранения и транспортировки инструмента. Клиновой промерник, паспорт, инструкция по эксплуатации и сертификат о поверке.
Технические характеристики РДУ КОНДОР-Э
| Диапазон измерений длины, мм | от 0 до 3000 |
|---|---|
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ± 2 |
| Цена деления шкалы рейки, мм | 5 |
| Длина рейки в рабочем состоянии, мм | 3000 ± 2 |
| Ширина опорной грани рейки, мм | 50 ± 2 |
| Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не более | 0,4 |
| Предельно допускаемое отклонение опорной грани от плоскостности, мм | 0,2 |
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм | 10 |
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1) |
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30' |
| Ширина плоских граней клинового промерника, мм | 50,0±0,5 |
| Угол между гранями клинового промерника | 5º45'±5' |
| Диапазон измерений неровностей (просветов под рейкой), мм | от 1 до 15 |
| Дискретность измерений неровностей (просветов под рейкой), мм | 1 |
| Шаг меток шкалы измерений неровностей, мм | 10,0±0,1 |
| Диапазон измерений толщины слоев покрытий, мм | от 5 до 150 |
| Цена деления шкалы измерений толщины слоев покрытия, мм | 5 |
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, мм, не более | ± 0,5 |
| Габаритные размеры рейки в чехле, мм, не более: | 1070 х 180 х 250 мм |
| Масса рейки в чехле, не более | 10,7 кг |
| Средняя наработка на отказ, час | 1000 |
| Средняя загрузка, часов в сутки | 1,5 |
| Срок службы, лет | 5 |
| Вес | 10.7 кг |
| Длина | 3 м |
| Внесен в госреестр | Внесен |
| Производитель | «ФУТУРУМ»,Россия |
