Блескомер фотоэлектрический БФ одноугловой 60°/60° для изогнутых поверхностей

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска).

Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 60° и далее выберите модель согласно таблице:

*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.

К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:

• БФ-60-КРИВИЗНА;
• БФ-60-В7-193;
• БФ-60-В7-60М.

Модификации блескомеров (3 типа), применяемые для измерения изогнутой и выпуклой поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности), а также объектов малых размеров. Измерение плоской поверхности тоже осуществляется.

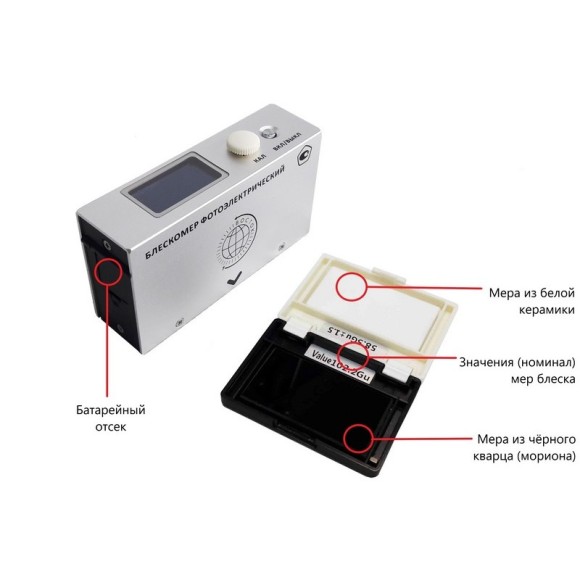

Блескомер модификации БФ-60-КРИВИЗНА предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 4 мм (круг). Калибровка показаний по установочной (настроечной) мере блеска поверхности производится вращением соответствующего регулятора. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 36х19 мм.

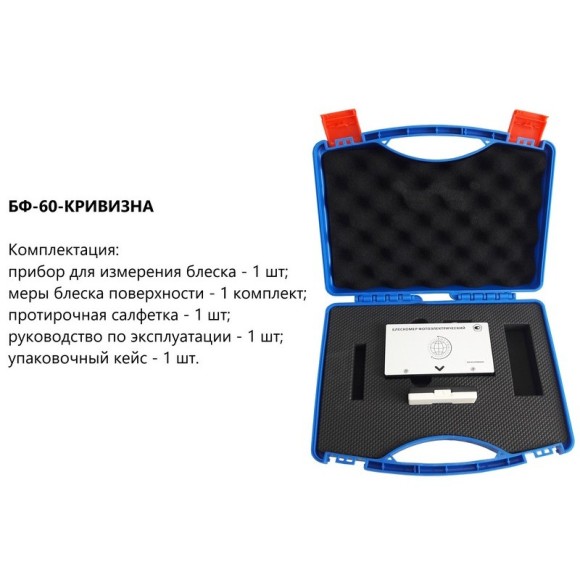

Прибор измеряет блеск на плоских, а также изогнутых поверхностях и изделиях сверхмалых размеров без возможности связи с компьютером для передачи данных. Режимы замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляется в комплекте с отдельной двойной мерой блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

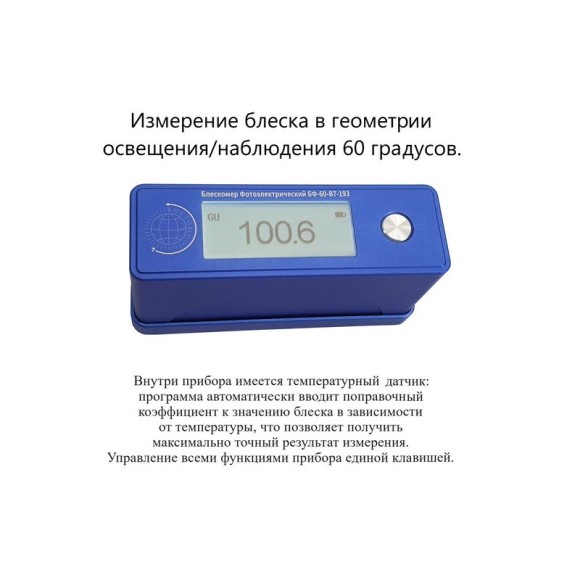

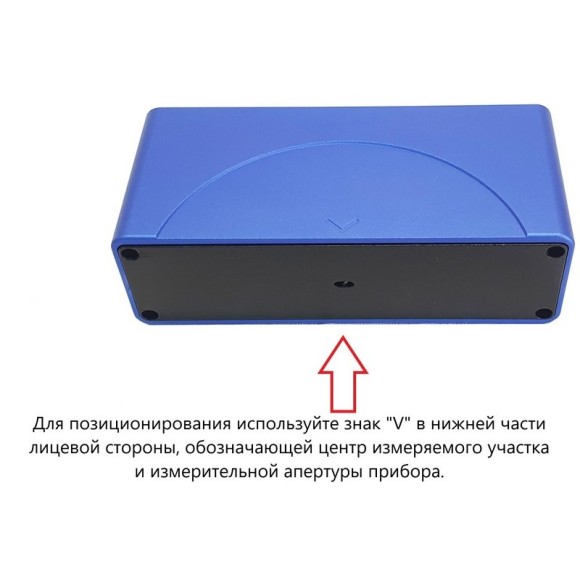

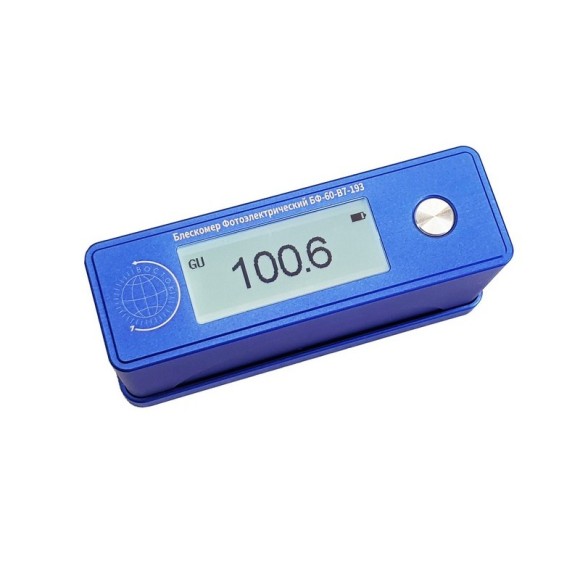

Блескомер модификации БФ-60-В7-193 предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 1,5х3 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 47х19 мм.

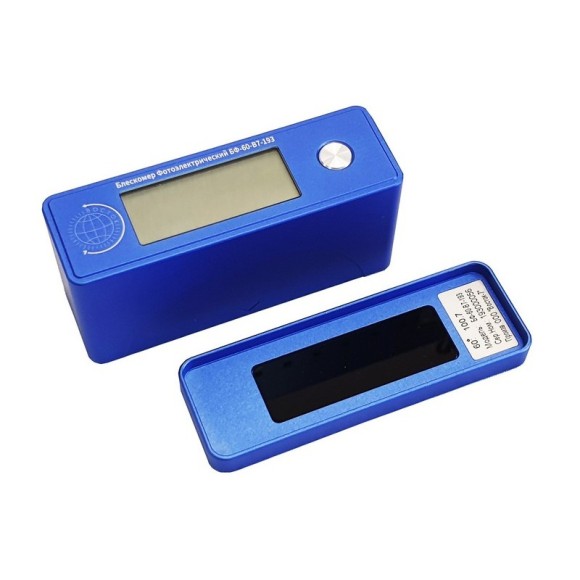

Прибор измеряет блеск на плоских, а также изогнутых поверхностях и изделиях сверхмалых размеров с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режим замеров: сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности с возможностью фиксации результата замера на дисплее, а также специальный режим контроля качества с установкой нижней и верхней границ допустимого диапазона измерений блеска. Уникальная функция – внутри прибора имеется температурный датчик: программа автоматически вводит поправочный коэффициент к значению блеска в зависимости от температуры, что позволяет получить максимально точный результат измерения. Управление всеми функциями прибора единой клавишей. Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

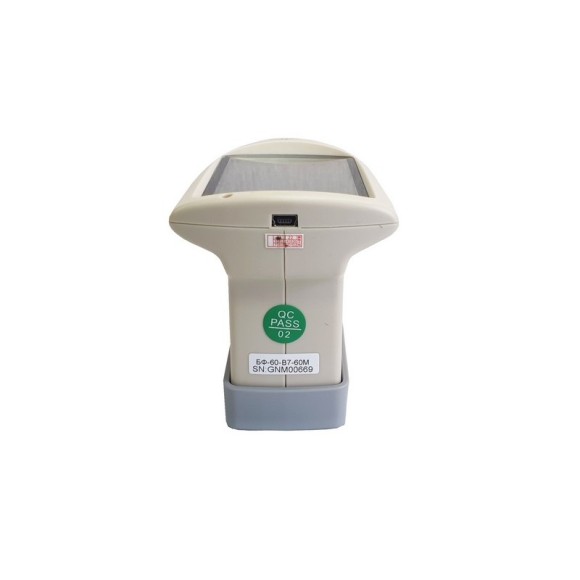

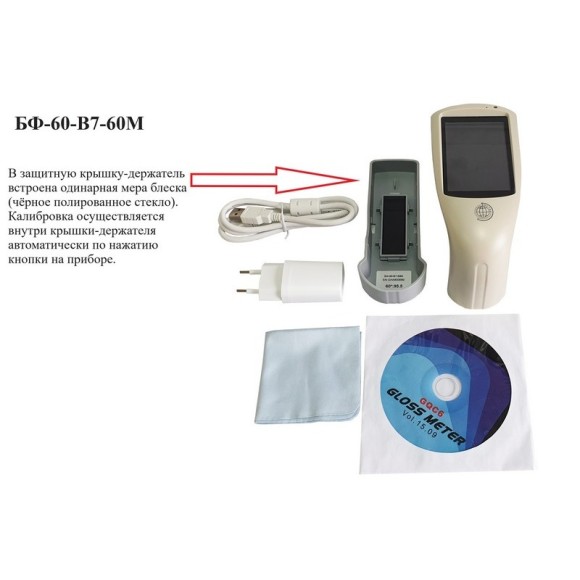

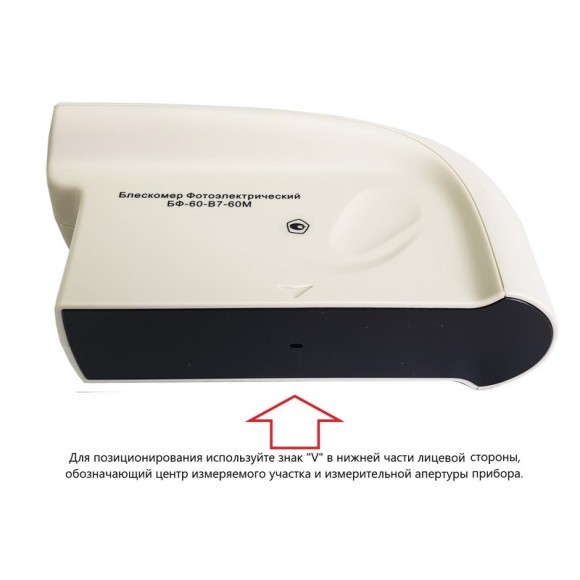

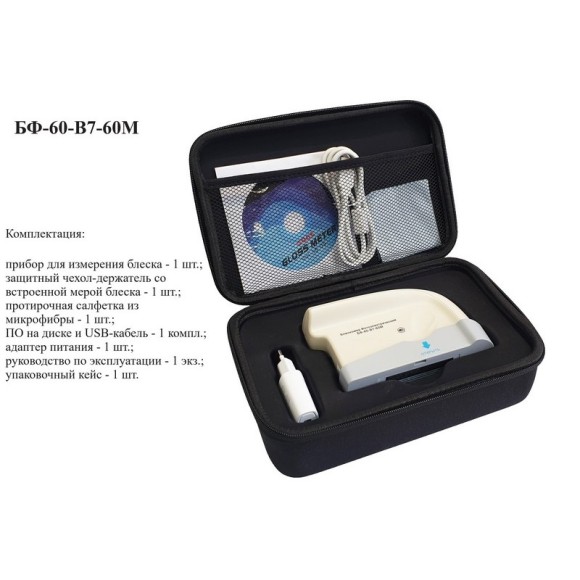

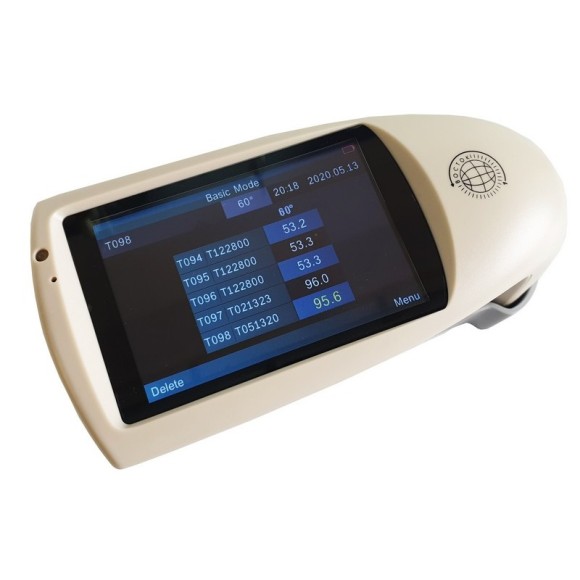

Блескомер модификации БФ-60-В7-60М предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 2х4 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной сенсорный жидкокристаллический дисплей 74х49 мм.

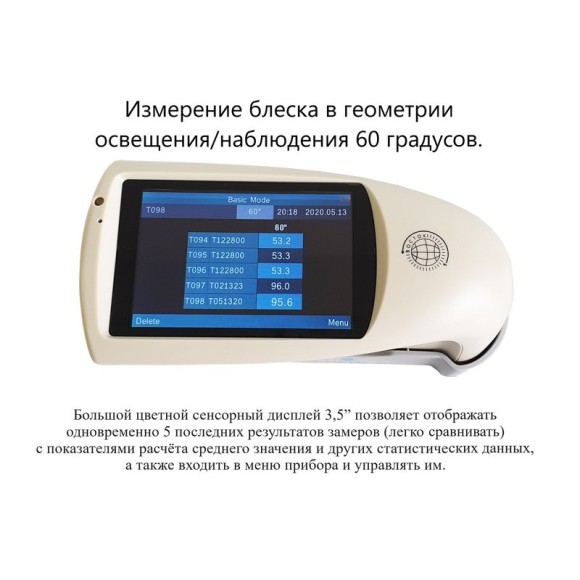

Прибор измеряет блеск на плоских, а также изогнутых поверхностях и изделиях сверхмалых размеров с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Большой цветной сенсорный дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать) с показателями расчёта среднего значения и других статистических данных, а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (до 99 замеров с интервалом от 1 до 99 сек) – эти 3 режима доступны на дисплее прибора, а также на дисплее ПК при управлении прибором доступен режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.

Метрологические характеристики блескомеров

Основные технические характеристики блескомеров

Сравнительные технические характеристики одноугловых 60°/60° блескомеров для изогнутых поверхностей
