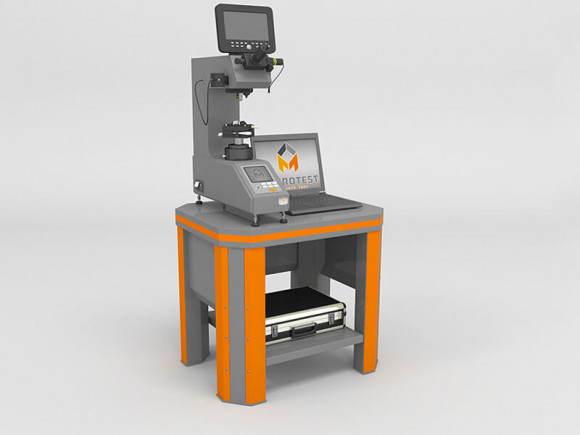

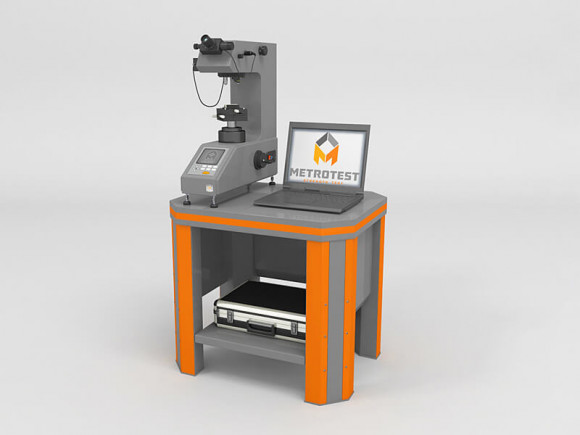

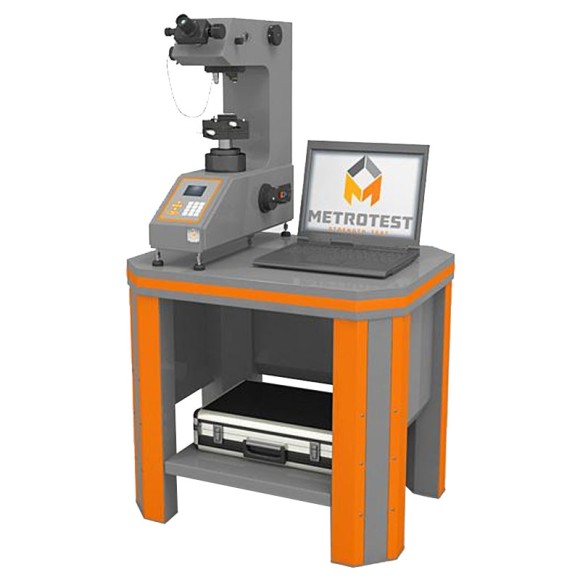

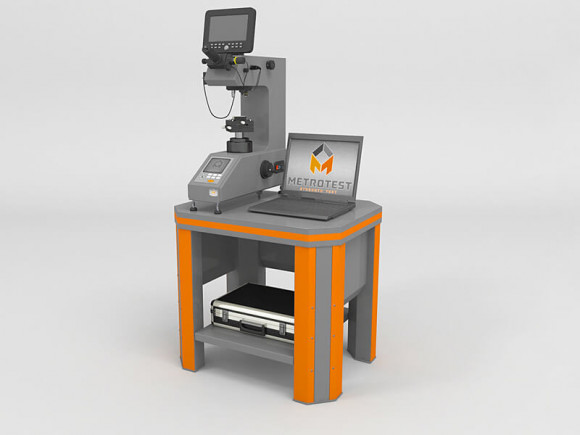

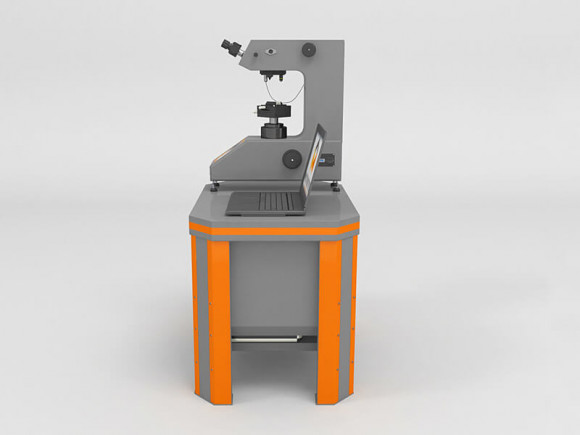

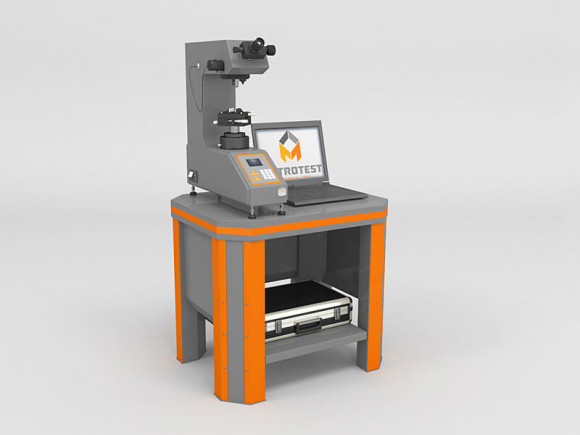

Стационарные твердомеры по методу Микро-Виккерса типа ИТВ

Скачать инструкцию

Стационарные твердомеры по методу Микро-Виккерса типа ИТВ применяются для оценки твердости малых образцов или тонких листов металлов, сталей, керамики, тонких пленок покрытий, твердых сплавов, тонких закаленных слоев и покрытий с небольшими диапазонами нагрузок от 10 гс до 5 кгс по методам Микро-Виккерса, Кнупа и Берковича в соответствии с ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007, ГОСТ Р ИСО 22826-2012, ГОСТ Р ИСО 4545-1-2015.

Главная ценность метода микротвердости - это возможность оценки твердости отдельных фаз и структурных составляющих.

Определение микротвердости образцов осуществляется путем вдавливания пирамидальных алмазных наконечников с определенной статической нагрузкой в испытуемую поверхность, с последующим измерением диагонали отпечатка, расчетом твердости по формулам, либо таблицам приложения к стандарту.

Твердомеры ИТВ по методу Микро-Виккерса выпускаются в различных модификациях, отличающихся друг от друга диапазоном нагружения, револьверным устройством с механическим или автоматическим переключением, наличием микропроцессорного блока управления и обработки данных, оптического микрометра и ЖК-окулярной приставки.

В стандартный комплект поставки входят:

• координатный (коаксиальный) стол;
• специальный стол для закрепления мелких деталей;
• стандартизированные образцы микротвердости;
• окуляр 10х с микрометром;
• объективы 10х, 20х (40х);
• алмазный индентор пирамидальной формы НП (с углом между противоположными гранями 136 гр.).

Дополнительно возможна поставка алмазного наконечника в виде пирамиды с углами между противоположными сторонами, равными 172,5° и 130° соответственно для определения твердости по Кнупу.

Твердомеры типа ИТВ внесены в Государственный реестр средств измерений России № 60667-15 и Республики Казахстан № KZ.02.03.06855-2015/60667-15, имеют необходимые сертификаты и свидетельства.
