Твердомеры переносные гидравлические

Твердомеры переносные гидравлические

+ 3 фото

Твердомеры переносные гидравлические предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77. Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Полное описание

Производитель

«Метротест», Россия

Твердомер переносной гидравлический ТПБ-ГМАЦена по запросу
Твердомер переносной гидравлический ТПБ-ГРАЦена по запросу

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Скачать инструкцию

Твердомеры переносные гидравлические предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77.

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры состоят из узла гидравлического нагружения, устройства крепления образца, аналогового отсчетного устройства и элементов управления.

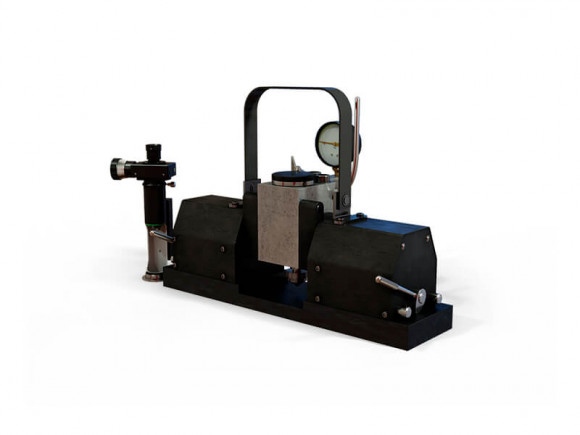

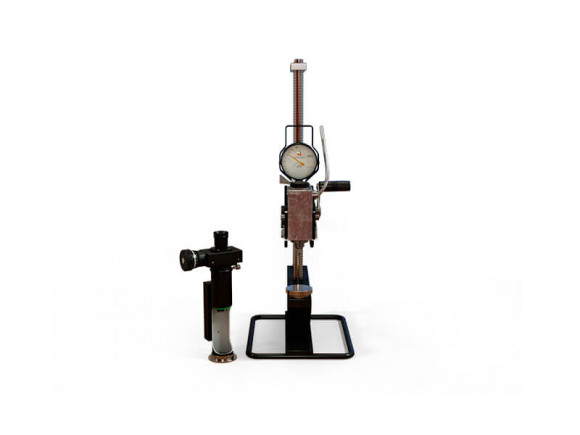

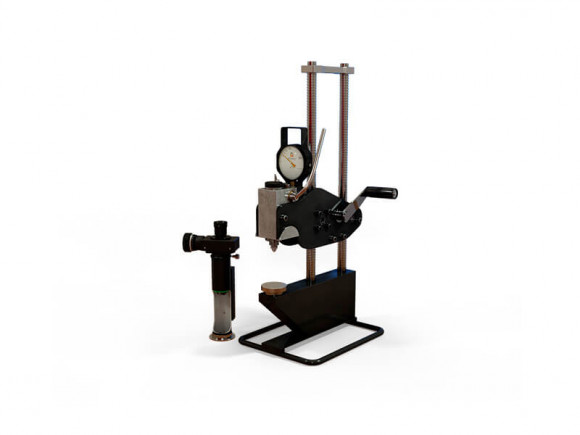

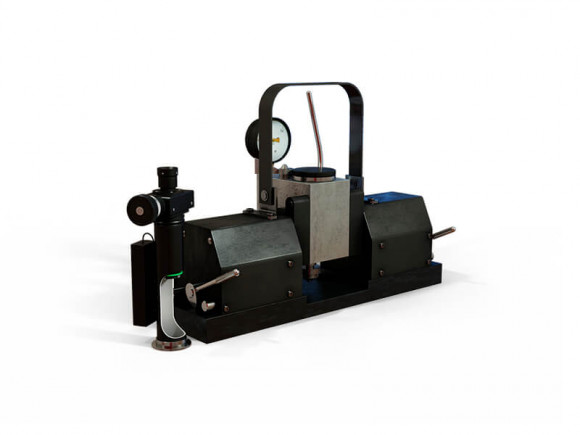

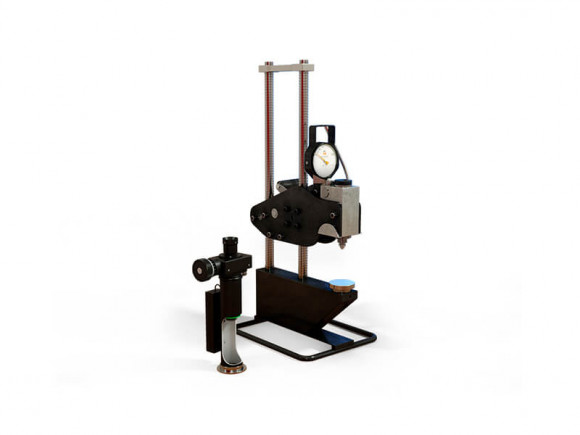

Переносные твердомеры выпускаются в следующих модификациях ТПБ-ГМА, ТПБ-ГРА, которые отличаются устройством крепления к поверхности образца (рама винтовая, магнитный). Твердомеры модификации ТПБ-ГРА отличаются максимальной испытательной нагрузкой 3000 кгс.

В стандартный комплект поставки с переносным твердомером входят:

сферические инденторы диаметром 5,0 и 10 мм;
предметные плоские, сферические и V-образный столы;
измерительный микроскоп;
стандартизированная мера твердости.

По дополнительному заказу предоставляется система анализа изображения САИ для автоматического измерения отпечатка и перерасчета в значение твердости на ПК.

Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА компании «Метротест» внесены в Государственный реестр средств измерений России под № 75716-19.

Модель		ТПБ-750-ГМА	ТПБ-500-ГРА	ТПБ-750-ГРА	ТПБ-1000-ГРА	ТПБ-3000-ГРА
Шкалы твердости		HB, HBW
Испытательные нагрузки по шкалам Бринелля, Н (кгс)		7355 (750)	2452 (250); 4903 (500)	2452 (250); 4903 (500); 7355 (750)	2452 (250); 4903 (500); 7355 (750); 9807 (1000)	4903 (500); 7355 (750); 9807 (1000); 29420 (3000)
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %		± 1,0
Диапазон измерений твердости по шкалам Бринелля, HB (HBW)		от 95 до 650	от 8 до 200	от 8 до 650		от 16 до 650
Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля, %		± 3,0
Характеристики микроскопа:	- общее увеличение	20х
	- диапазон измерений длины, мм	от 0 до 6
	- пределы допускаемой абсолютной погрешности измерений длины, мм	± 0,02
Характеристики системы анализа изображения (САИ):	- диапазон увеличения	от 20х до 200х
	- матрица, Мпикс	2
	- разрешение, пикс	1600×1280
Габаритные размеры твердомера (ДхШхВ), мм, не более		320х145х230	280х240х580
Диаметр шарика для шкал Бринелля, мм		5,0; 10,0
Габаритные размеры рабочего пространства стола (ДхШ), мм, не более		100х900	-
Высота рабочего пространства стола, мм, не более		12	350
Расстояние от центра индентора до винтовой рамы твердомера, мм, не более		-	110
Габаритные размеры плоских образцов (ДхШ), мм, не более		290х90	-
Габаритные размеры труб, мм, не более	- диаметр	150	-
	- длина	290	-
	- толщина стенки	20	-
Масса, кг, не более		16	14
