Магнитопорошковый дефектоскоп на постоянных магнитах ПРОМТ МПД-DC

Намагничивающее устройство на постоянных магнитах ПРОМТ МПД-DC используется для проведения оперативного магнитопорошкового контроля в труднодоступных местах, объектов сложной формы и в случае, когда электрическое питание контролирующего оборудования запрещено по нормативным документам или невозможно. Устройство имеет гибкий магнитопровод. Является модифицированной версией устройства NOVOTEST МПД-DC.

С помощью МПД-DC осуществляется магнитопорошковый контроль в конструкциях из ферромагнитных материалов с целью выявления поверхностных и подповерхностных нарушений сплошности материала: трещин, флокен, волосовин, непроваров сварных соединений, различных надрывов и многого другого в соответствии с ГОСТ 56512-2015.

Магнитопорошковый дефектоскоп ПРОМТ МПД-DC незаменим в случаях, когда нет возможности эксплуатации электромагнитов, подача электроэнергии затруднена или ограничена по правилам техники безопасности. Например, при осуществлении высотных работ, в полевых условиях, при контроле качества внутренней поверхности котлов и емкостей с температурой окружающей среды от – 30°С до + 50°С и относительной влажностью до 95% при 35°С.

Помимо стандартного исполнения возможно изготовление устройства с длинной магнитопровода по требованиям заказчика. Также доступна к заказу модификация МПД-ПМ с увеличенной до 29,48 кг (65 фунтов) подъемной силой магнитов.

Назначение:

Намагничивание участков объекта из ферромагнитных материалов при проведении магнитопорошкового контроля.

Особенности:

-возможность проводить оперативный контроль изделий сложной формы и в труднодоступных местах;

-простота применения;

-не требуется подача электричества;

-гибкий магнитопровод;

-возможность изготовления устройств с нестандартной длинной магнитопровода;

-небольшой размер и вес изделия.

Конструкция прибора:

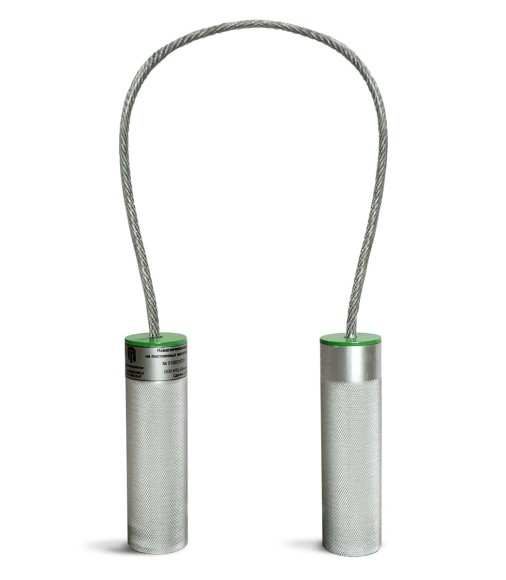

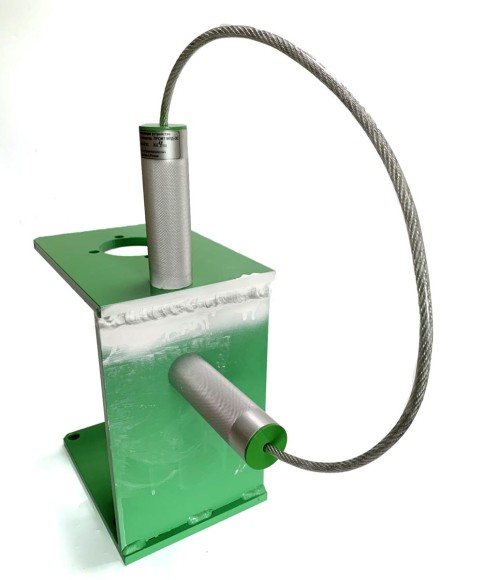

Устройство состоит из двух разнополюсных постоянных магнитов, которые находятся в цилиндрических корпусах, соединенных между собой гибким магнитопроводом. Такой магнитопровод позволяет МПД-DC проводить контроль в труднодоступных местах и угловых сварных соединений.

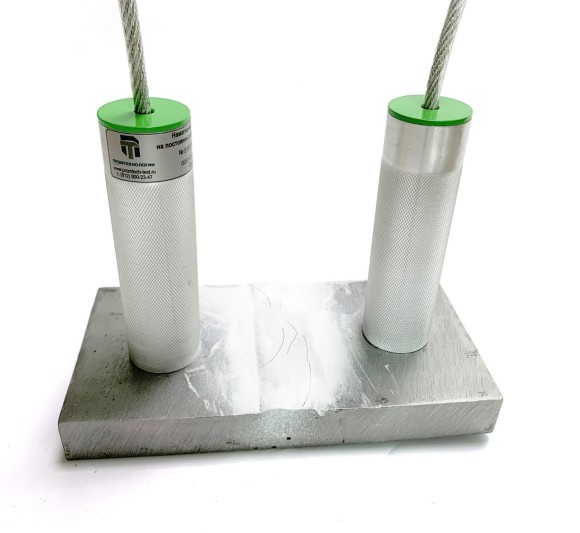

В зависимости от направления дефектов, прибор необходимо установить на контролируемую поверхность таким образом, чтобы направление поля Н было ориентировано под углом, близким 90 градусов к выявляемым дефектам.

Если направление дефектов неизвестно, то изделие намагнитить в двух взаимно перпендикулярных или более направлениях, проводя нанесение суспензии и осмотр поверхности после каждого намагничивания.

Если дефекты имеют зигзагообразный вид, то при магнитопорошковом методе выявления они образуют четкий индикаторный рисунок, даже при совпадении направления магнитного поля и дефектов.

Технические характеристики:

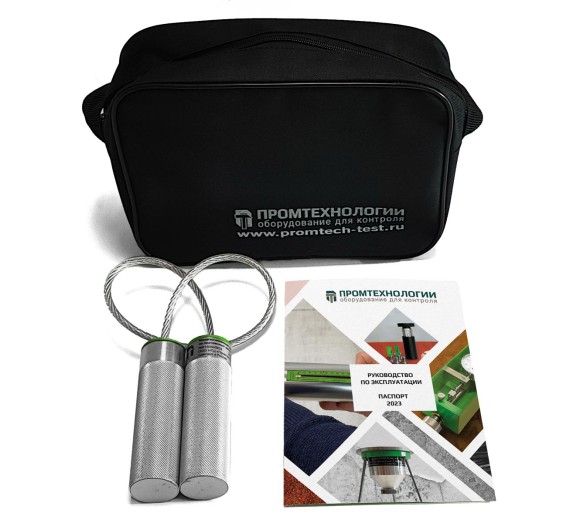

Комплект поставки:

• Намагничивающее устройство
• Паспорт
• Упаковочная тара
