МПБ-3М В7 микроскоп отcчётный Бринелль с 10х окуляром

МПБ-3М В7 микроскоп отcчётный Бринелль с 10х окуляром

Name: МПБ-3М В7 микроскоп отcчётный Бринелль с 10х окуляром
SKU: артикул_01

+ 6 фото

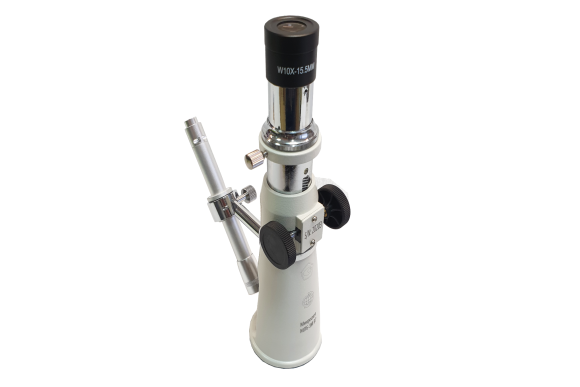

МПБ-3М В7 микроскоп отcчётный Бринелль с 10х окуляром

Госреестр

Описание

Микроскопы отсчётные МПБ предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных...

Полное описание

Характеристики

Внесен в госреестр	Внесен
Производитель	«Восток-7», Россия

77 900 ₽

РРЦ в базовой комплектации

0 ₽

-+Купить

В наличии

Артикул: артикул_01

Цена от 15.10.2025, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Описание средства измерений

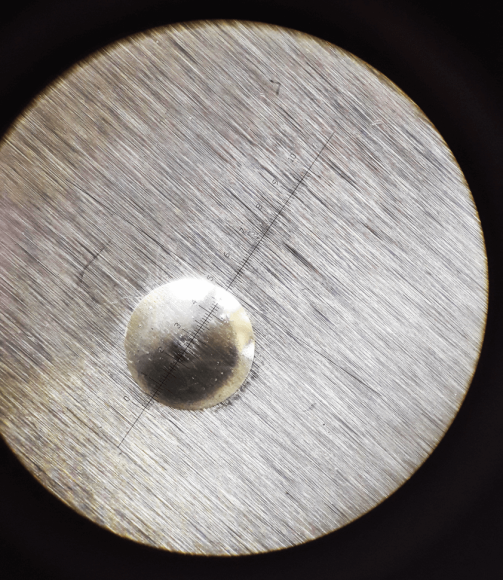

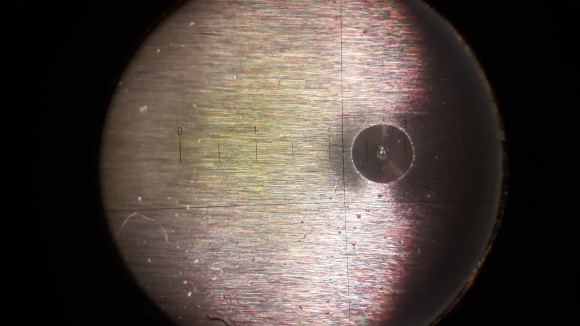

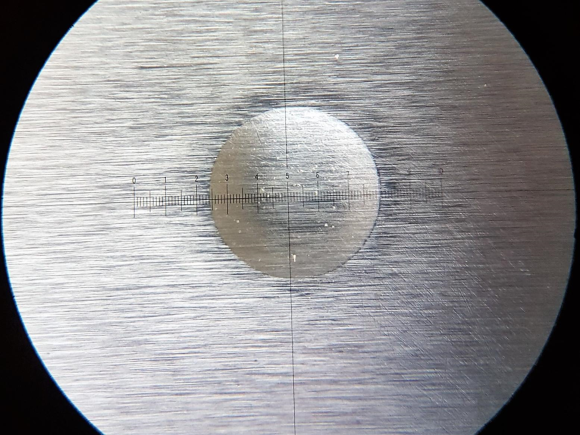

Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя.

Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

изучения и измерения микрообъектов бесконтактным способом;
проверки печатных плат;
контроля печати в бумажной и текстильной промышленности;
проведения опытных и криминалистических экспертиз.

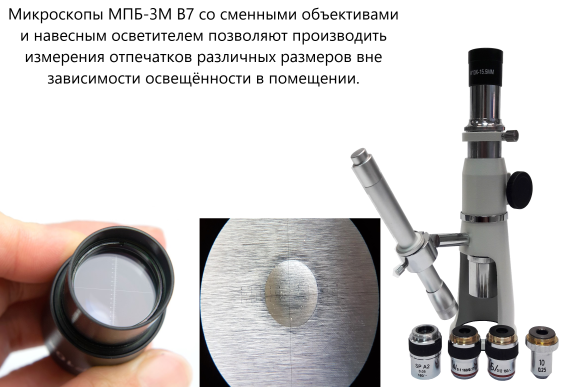

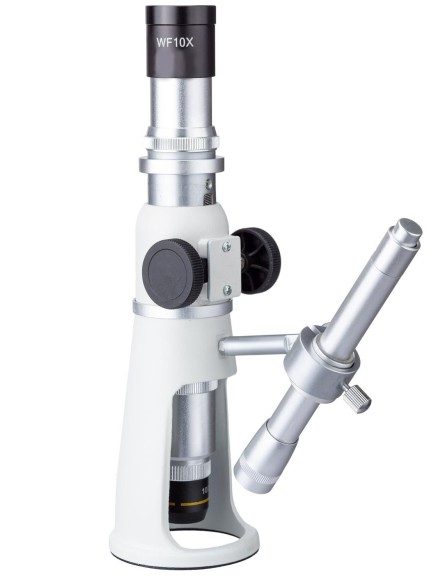

МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Эту модель рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм. Рекомендуется использовать с наконечниками шариковыми D=1,0 мм; D=2,0 мм; D=2,5 мм и D=5,0 мм по ГОСТ 9012-59.

Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром:

Наименование характеристики	Значения с применением объектива
Наименование характеристики	2×	4×	5×	10×	20×
Диапазон измерений, мм	от 0 до 5	от 0 до 2,5	от 0 до 2	от 0 до 1	от 0 до 0,5
Цена деления шкалы сетки, мм	0,05	0,025	0,02	0,01	0,005
Пределы допускаемой абсолютной погрешности измерений, мм: − при измерении от 0 до 0,2 мм включ. (на любом интервале шкалы); − при измерении св. 0,2 мм до верхнего предела измерений включ.; − при измерении от 0 до 1 мм включ. (на любом интервале шкалы); − при измерении св. 1 мм до верхнего предела измерений включ.	-	-	-	±0,01	±0,005
	-	-	-	±0,03	±0,015
	±0,05	±0,025	±0,02	-	-
	±0,20	±0,05	±0,04	-	-

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром

Наименование характеристики	Значения с применением объектива
Наименование характеристики	2×	4×	5×	10×	20×
Увеличение окуляра	10×
Фокусное расстояние окуляра, мм, не более	25
Увеличение микроскопа	20×	40×	50×	100×	200×
Рабочее расстояние до объекта, мм	21,5	31,2	23,3	18,5	7,0
Диаметр поля видимости объекта (при использовании окуляра), мм, не менее	8	4,5	3,5	2	0,8
Диапазон фокусировки, мм	30

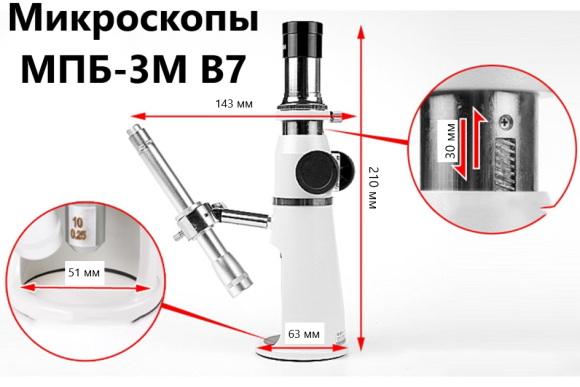

Габаритные размеры, мм, не более - высота микроскопа - диаметр основания	220 63
Масса микроскопа (нетто), кг, не более	0,65
Масса микроскопа с принадлежностями (брутто), кг, не более	0,95
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	10

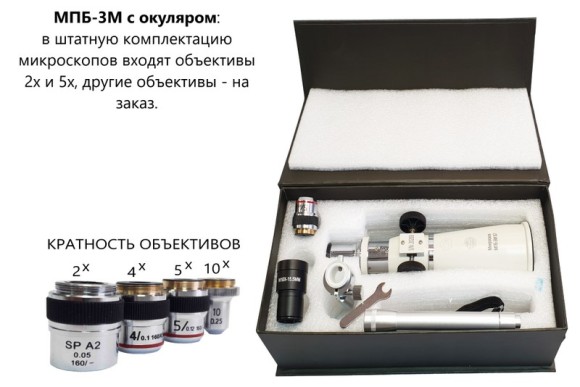

Комплектация:

Наименование комплектующих	Обозначение	Количество
Микроскоп отсчётный	МПБ	1 шт.
Руководство по эксплуатации	МПБ.00.001 РЭ	1 экз.
Руководство оператора*	МПБ.00.001 РО	1 экз.
Методика поверки	МП 38-233-2021	1 экз.**
Программное обеспечение AmScope, компакт-диск	-	1 шт. *
Осветитель, ключ, элементы питания ААА (2 шт.)		1 комплект ***

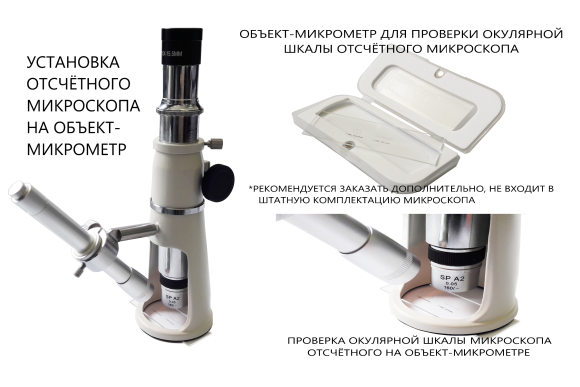

ОМО (объект-микрометр для отражённого света)		1 шт. **

* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой.

** Поставляется по индивидуальному заказу.

***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
