Рентгенотелевизионная система СУРА 60-94 160 кВ для литых колесных дисков

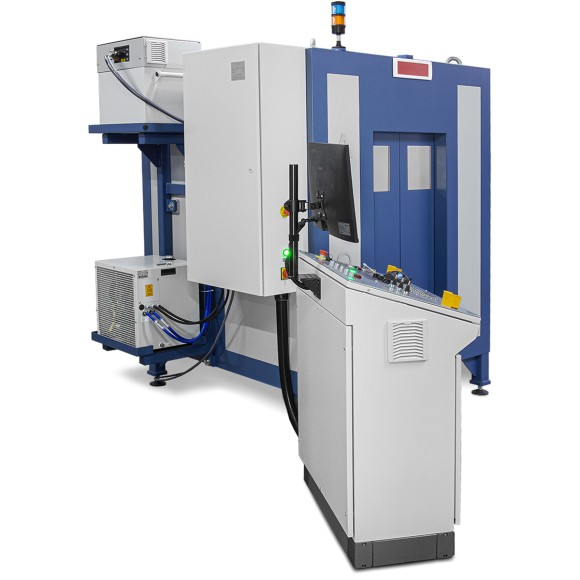

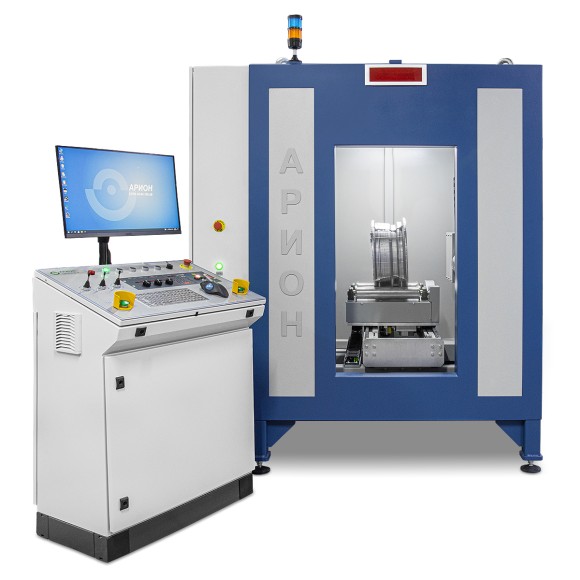

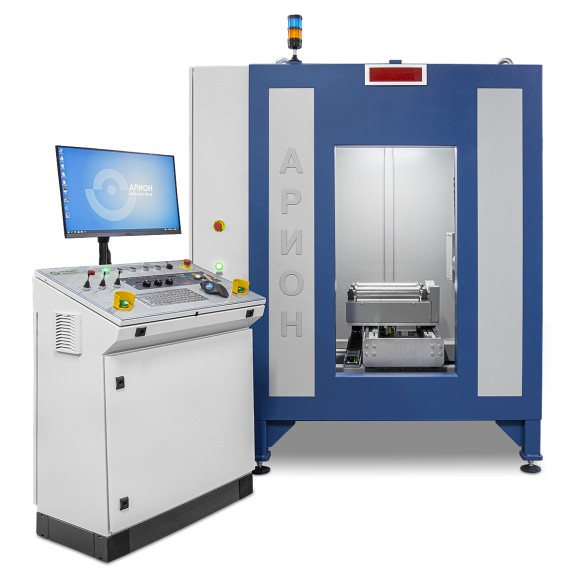

Рентгенотелевизионная система СУРА 60-94 160 кВ разработана для неразрушающего контроля литых колесных дисков диаметром от 13″ до 22″ и массой до 50 кг. Система обеспечивает получение результатов контроля в режиме реального времени.

В качестве источника ионизирующего излучения в системе используется стационарный высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 160 кВ. Приемником излучения служит цифровой динамический детектор Экоскан на основе аморфного кремния. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество получаемых изображений.

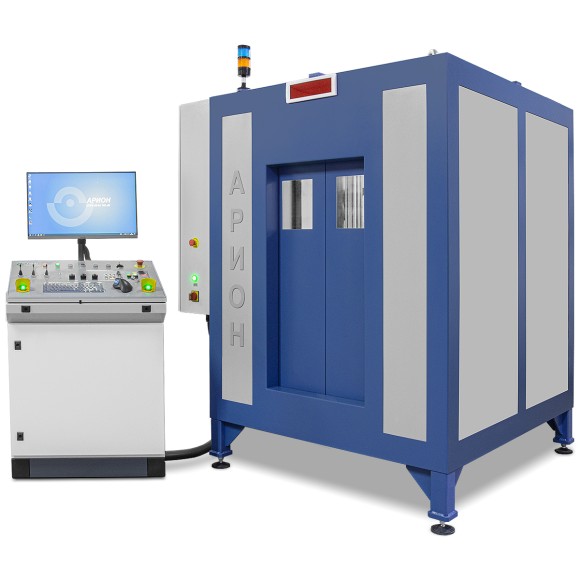

Камера радиационной защиты ослабляет первичное и рассеянное излучение до регламентируемых нормативными документами значений, обеспечивая безопасность персонала. Автоматические сдвижные двери камеры оснащены рентгенозащитными просмотровыми окнами. Система безопасности блокирует работу рентгеновского аппарата при открытой или неплотно закрытой двери, а также блокирует открытие двери снаружи во время подачи излучения.

Система позиционирования

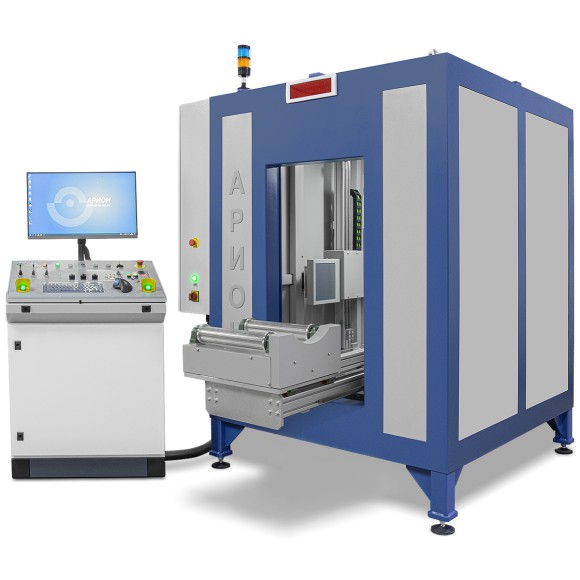

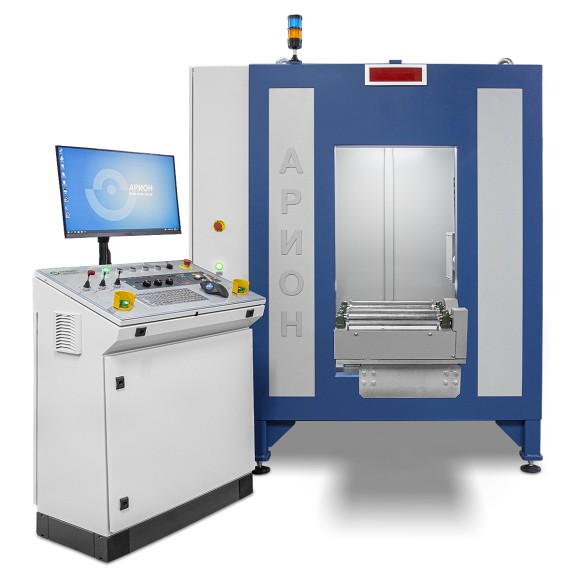

Для позиционирования объекта контроля, излучателя и детектора система СУРА 60-94 160 кВ оснащена выдвижным поворотным столом и двумя независимыми манипуляторами.

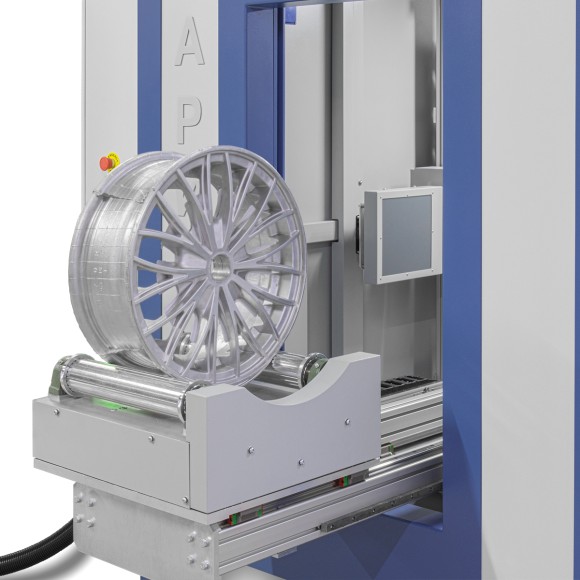

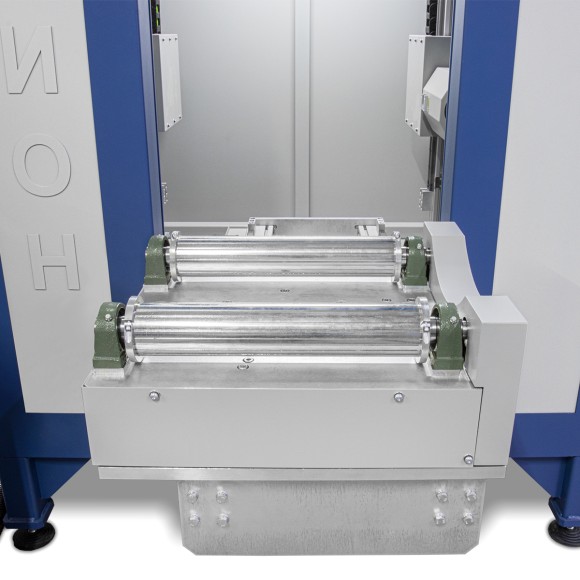

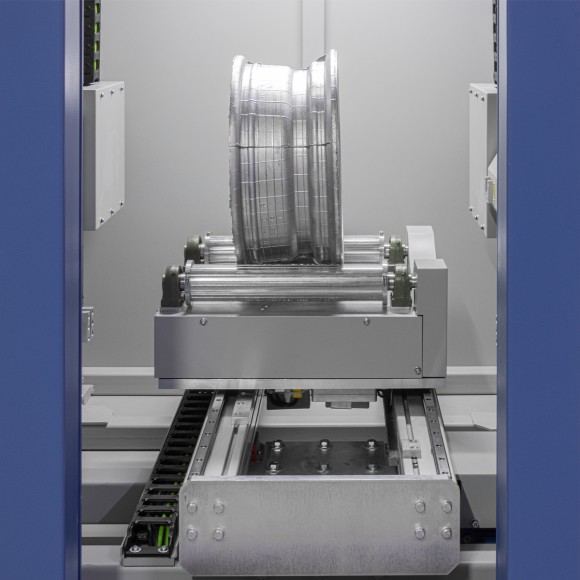

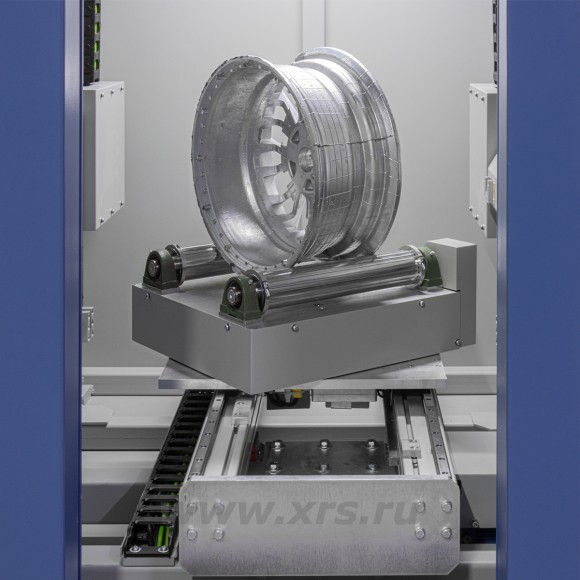

Контролируемый диск устанавливается на роликовый ложемент выдвижного поворотного стола. Манипулятор стола обеспечивает перемещение объекта контроля по нескольким осям:

• горизонтальное перемещение перпендикулярно оси излучения
• вращение поворотного стола на 360°
• вращение объекта контроля вокруг своей оси на 360°

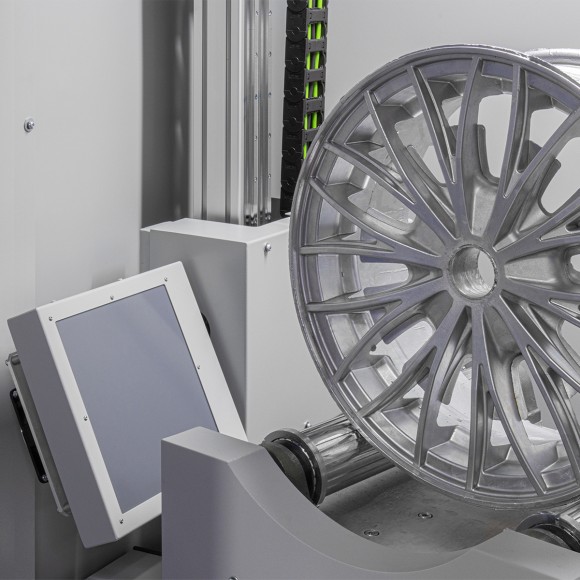

Два независимых манипулятора обеспечивают согласованное вертикальное перемещение детектора и излучателя рентгеновского аппарата, а также их синхронный наклон на ±30°. Все перемещения роликового ложемента, поворотного стола и манипуляторов системы автоматизированы.

Управление системой

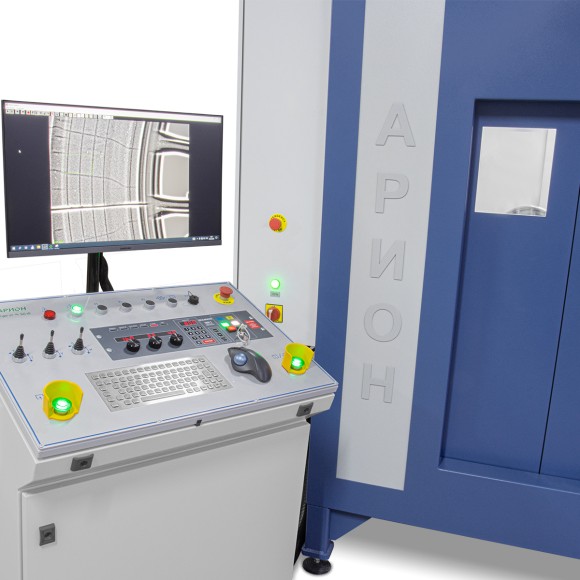

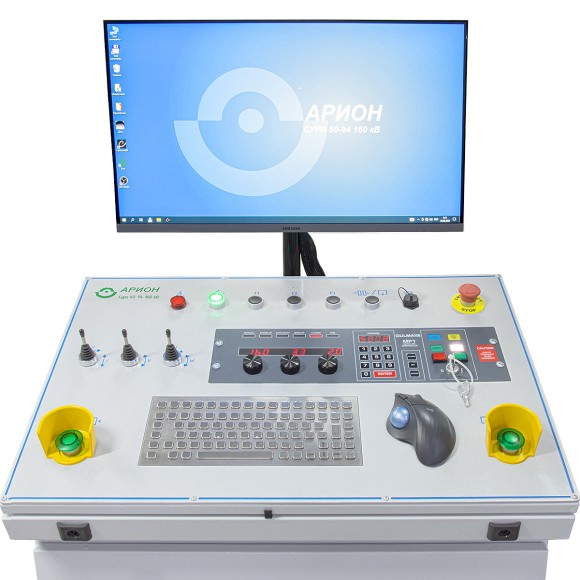

Панель управления системой оснащена эргономичной наклонной консолью и двумя цветными мониторами. На консоли размещены джойстики управления перемещением, кнопка аварийной остановки, кнопки открытия/закрытия дверей камеры, выгрузки/загрузки поворотного стола, модуль управления рентгеновским аппаратом, трекбол и клавиатура для ввода информации.

Оператор может управлять всеми компонентами системы как в ручном, так и в автоматическом режимах. Для работы в автоматическом режиме весь процесс контроля настраивается и сохраняется в специализированном программном обеспечении СУРА. В соответствии с выбранной программой осуществляется пошаговое автоматическое позиционирование диска, захват изображения с применением соответствующих параметров экспозиции и расшифровка изображения с использованием подобранных фильтров и алгоритмов обработки рентгеновских снимков.

Комплектация

• Рентгенотелевизионная система СУРА 60-94 160 кВ в составе:
  — камера радиационной защиты;
  — манипулятор;
  — рентгеновский аппарат;
  — аморфно-кремниевый детектор;
  — панель управления;
  — промышленный детектор.

• Паспорт
• Руководство по эксплуатации
