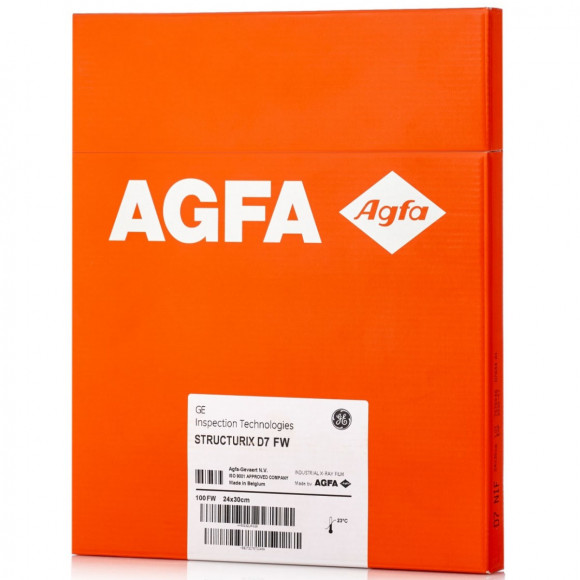

Рентгеновская пленка AGFA Structurix D7 FW 24x30

Рентгеновская пленка AGFA Structurix D7 FW 24x30

Описание

Пленка класса С5 по классификации ISO 11699-1, высококонтрастная и мелкозернистая, для рентгеновского или гамма излучения. Пленка размером 24х30 см в упаковке с бумажными прокладками.

Полное описание

Характеристики

Производитель

«AGFA», Бельгия

Цена по запросу

0 руб.

-+Купить

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Пленка D7 обеспечивает выполнение требований 1-го класса чувствительности контроля ГОСТ 7512-82 и уровня контроля класса ’’В’’ по стандарту ГОСТ ИСО 17636-1. Это относится к тем диапазонам радиационных толщин, которые соответствуют плёночным системам класса С5 по стандарту ISO 11699-1.

Плёнка D7 регистрирует достаточно широкий диапазон интенсивностей излучения, что позволяет получать контрастные снимки при просвечивании разнотолщинных участков объектов контроля.

Пленка D7 предназначена для радиографического контроля:

металлов со средними и большими атомными числами;
сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
стальных объектов малой и средней толщины (экономически эффективен выбор в диапазоне от 10 мм и более с учётом баланса факторов качества контроля и производительности);
объектов из цветных металлов, в том числе, изделий из легких металлов большой толщины;
при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D4, D5).

Плёнка D7 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

Упаковка FW : Пленки упаковываются по 100 листов в запечатанный светозащитный полиэтиленовый пакет, который помещён в картонную коробку. Полиэтиленовый пакет позволяет избежать повреждений при извлечении пленки. Внутри пакета каждая плёнка проложена бумажными листами-прокладками, которые предназначены для улучшения условий хранения пленок, а затем после фотообработки могут быть использованы для защиты готовых снимков.

Особую значимость этот вид упаковки приобретает в регионах с высокой относительной влажностью и температурой, поскольку в данном случае исключается слипание пленок друг с другом.

Размер пленки 24х30 см. Листы пленки такого размера используют как целиком, так и разрезанные на меньшие необходимые форматы.

Вес одной упаковки пленки ~ 3,7 кг.

Гарантированный срок годности: 3 года с даты выпуска.

Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):

Характеристика	Ручная фотообработка	Автоматическая фотообработка
Класс по ISO 11699-1	C5	C5
Градиент G при D=2	4,6	4,5
Градиент G при D=4	8,0	7,1
Фактор гранулярности, σD	0,032	0,032
Отношение сигнал/шум, G / σD	144	142
ISO SPEED (ИСО скорость)*	320	320
DOSE (доза) при D=2, mGy	3,2	3,2

*относительно ISO SPEED D4 = 100

Применение

Радиографический контроль объектов сложной конфигурации, в том числе изделий, выращенных методом направленной кристаллизации.
Радиографический контроль изделий и отдельных элементов конструкций из жаропрочных материалов.
Радиографический контроль полуфабрикатов и конструкций из неметаллических материалов, например, из волоконных углепластиков, резин, армированных сборок.
Радиографический контроль объектов с переменной радиационной толщиной или сложной конфигурации по многоплёночной технологии.
Радиографический контроль сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами в диапазоне средних и больших толщин (по стали ≈ от 15 мм и выше).
Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
Радиографический контроль электротехнических и электронных устройств.
Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
трубы малых и средних диаметров;
трубопроводные системы;
сосуды давления;
стыки обвязки корпусов реакторов и теплообменных поверхностей;
сварные соединения адсорберов, десорберов, секционных и секторных отводов, тройников, разветвителей потоков;
литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов;
рабочие лопатки газовых и жидкостных турбин с охлаждающими каналами и разнотолщинными участками в галтельных переходах пера в хвостовик;
корпуса циркуляционных насосов, компрессоров, редукторов;
запорная и регулирующая арматура для авиационных систем гидравлики;
тройники, отводы, переходники для трубопроводов;
обвязки двигателей летательных аппаратов.
