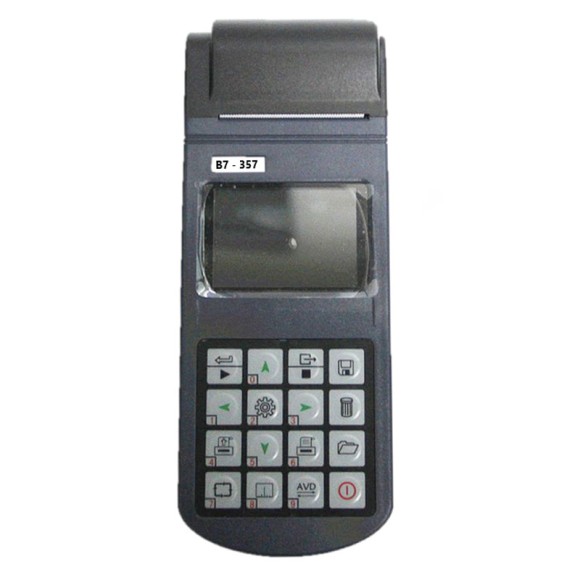

В7-357 виброметр портативный

+ 10 фото

Госреестр

Описание

Полное описание

Характеристики

Вес	0.23 кг
Внесен в госреестр	Внесен
Производитель	«Восток-7», Россия

167 900 ₽

РРЦ в базовой комплектации

0 ₽

-+Купить

Под заказ

Цена от 15.10.2025, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Обзор:

Скачать инструкцию

Скачать инструкцию

Скачать инструкцию

Виброметр В7-357 (далее виброметр) измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на ярком цветном дисплее TFT 3.5” и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также индицирует в реальном времени частоту вращения при контроле вибрации вращающихся и возвратно-поступательных механизмов. Прибор оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии, ПО для обработки данных и связи с ПК.

Комплектация

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

В7-317,

В7-327

Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)

Кожаный чехол

Отвёртка

Картонная коробка

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 5В/1000мА

Упаковочный кейс

1 шт.

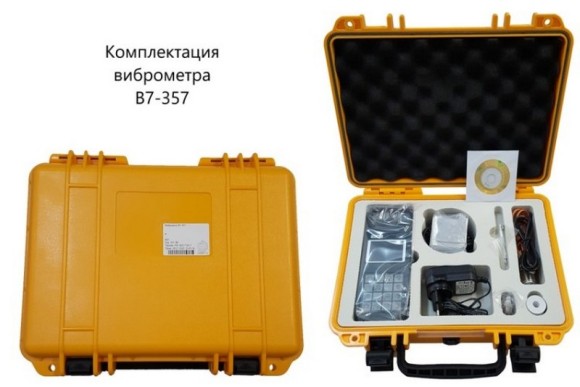

В7-357

Виброметр

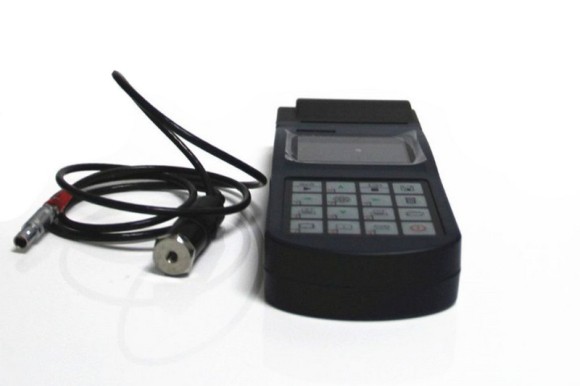

Выносной датчик с кабелем

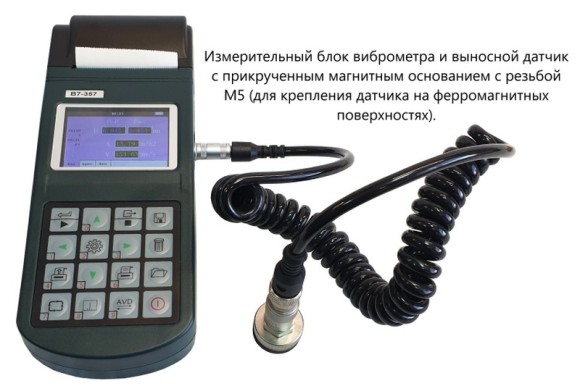

Магнитное основание с резьбой М5

Адаптер питания 9В/1000мА

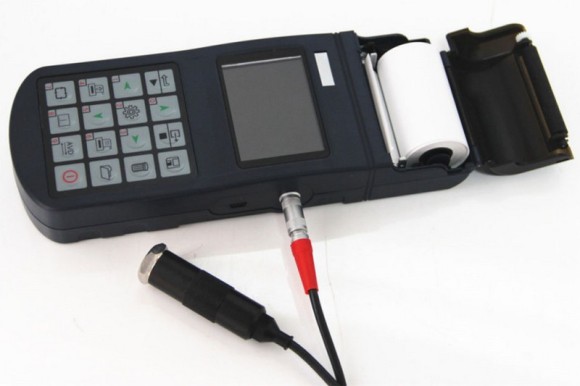

Рулон бумаги термопринтера

Упаковочный кейс

1 шт.

2 шт.

1 шт.

В7-220

Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:

· с выносным датчиком

· со встроенным датчиком и щупом коротким для измерений на высоких частотах

Упаковочный кейс

1 шт.

Дополнительная комплектация

В7-557

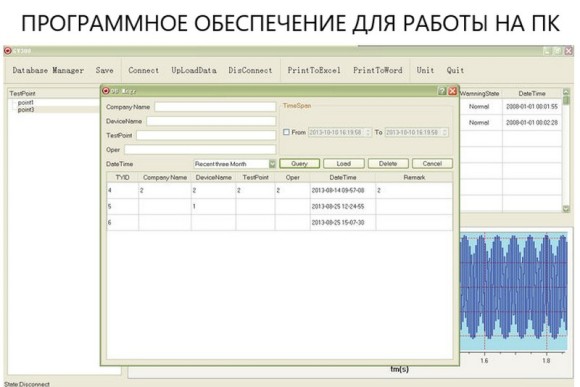

ПО обработки данных с USB-кабелем для связи с ПК

Щуп со штифтом М5 для датчика

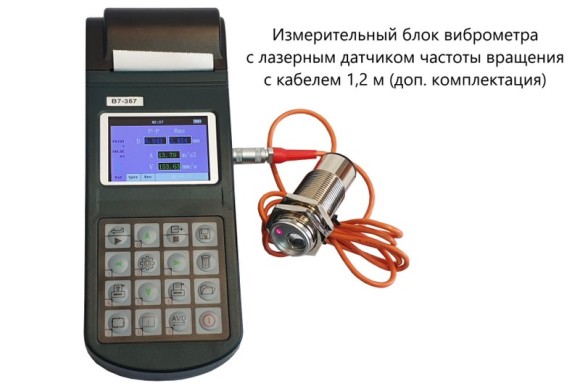

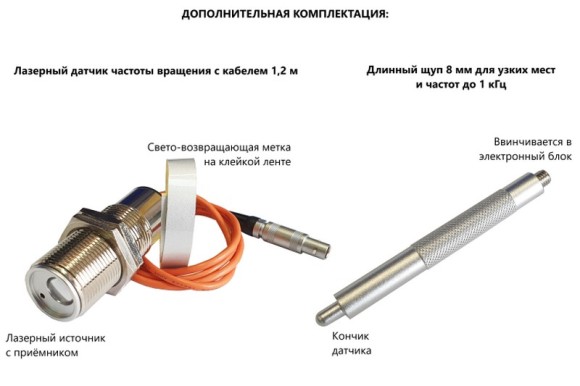

Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки

На заказ

В7-220

Выносной датчик измерения температуры (термопара тип К,

диапазон -20…+4000С) с кабелем

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с резьбой М5

Наушники-стетоскопа 2B 10кОм

На заказ

Метрологические характеристики виброметров модификаций В7-357, В7-220

Наименование характеристики

Значение

В7-357

В7-220

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 800

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

от 0,001 до 10

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

от 0,1 до 392

от 0,1 до 199,9

Диапазон частот при измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц

от 10 до 1000

от 10 до 500

от 10 до 10000

от 5 до 1000

от 5 до 500

от 5 до 15000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 1000 Гц)

±10

(в диапазоне частот

от 5 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 10000 Гц)

±10

(в диапазоне частот

от 5до 20 Гц)

±5

(в диапазоне частот

св. 20 до 15000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 500 Гц)

±10

(в диапазоне частот

от 5 до 20 Гц)

±5

(в диапазоне частот

св. 20 до 500 Гц)

Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	В7-317/В7-327	В7-337	В7-357	В7-220
Диапазон индицируемых скоростей вращения, об/мин	-	-	от 30 до 300000	-
Диапазон индицируемых собственных частот, Гц	-	-	от 0,5 до 5000	-
Дисплей	1.5”	3.5	3.5”	1.5”
Память	-	+	+	-
Возможность использования щупа	-	+	+	+
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 ⁰С)	-	-	-	+
Напряжение питания от источника постоянного тока, В	12
Потребляемая мощность, Вт, не более	1
Габаритные размеры, мм, не более: длина; ширина; высота	150 23 18	178 78,5 28		185 68 30
Масса, г, не более	56	230		200
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более	от +15 до +35 98
Время наработки на отказ, ч, не менее	10000
Средний срок службы, лет	10
