В7-537 толщиномер покрытий
- Обзор
- Характеристики
- Отзывы0
Скачать инструкциюСостояние в реестрах: Внесено в Государственный реестр СИ РФ
Толщиномеры покрытий В7-537 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

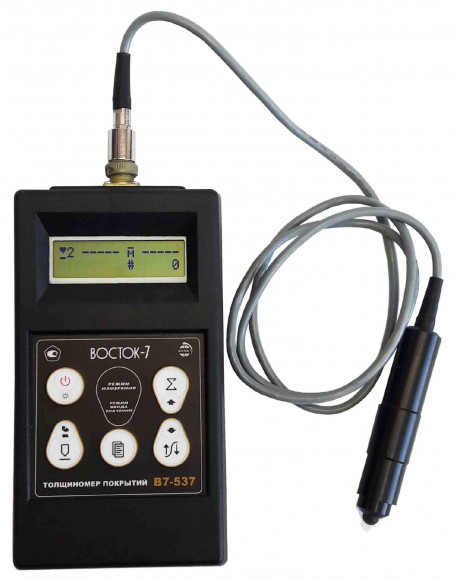

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий В7-537 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (напр. лаки, краски и др. диэлектрики) или немагнитных проводящих (гальванических как цинк, хром, серебро, кадмий, алюминий, медь и др.) покрытий, нанесённых на ферромагнитное основание.
Отличительные особенности толщиномера покрытий В7-527:
- Измерение толщины покрытия на магнитных основаниях в диапазоне от 5 до 2 000 мкм или от 50 до 15 000 мкм в зависимости от преобразователя.
- Проведение локальных (одиночные) и непрерывных (режим сканирования) измерений.

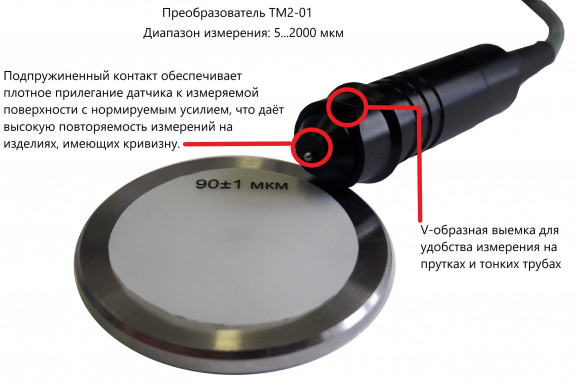

- Подпружиненный наконечник датчика обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений.
- Автоматическое выключение при паузе в работе.
- Имеется память для сохранения измеренных значений.
- Электронный блок толщиномера работает с неограниченным количеством любых заказанных преобразователей.
Типы преобразователей для толщиномера покрытий В7-537:

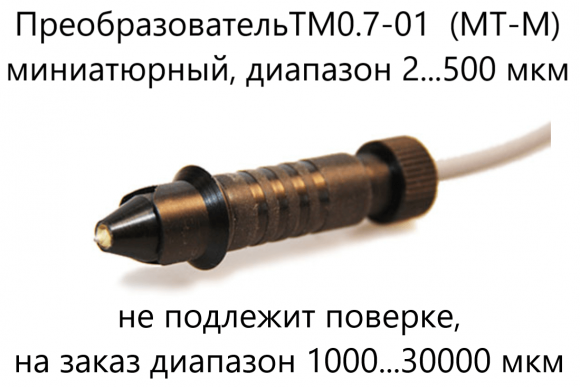

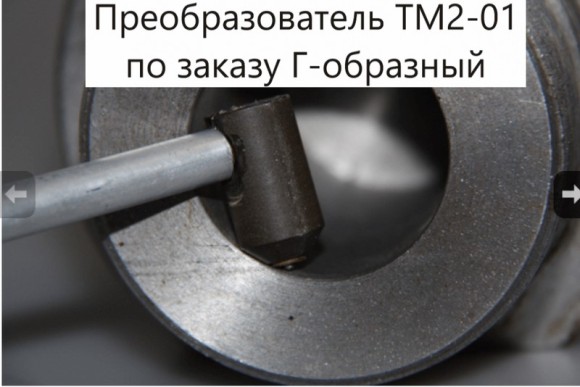

| Преобразователь | ТМ0.7-01 (МТ-М)* | ТМ2-01 | ТМ20-01 |
| Диапазон измерения | 2-500 мкм | 5-2000 мкм | 50-15000 мкм |
| Погрешность измерения, не более | 3%+1мкм | 3%+1мкм | 3%+10 мкм |
| Минимальная толщина основания | 0,5 мм | 0,5 мм | 0,8 мм |
| Минимальный радиус кривизны выпуклой/вогнутой поверхности | 15/55 | 20/70 | 35/160 |
| Диаметр минимальной зоны контроля |
10 мм | 20 мм | 50 мм |
| Габариты преобразователя |
10 х 63 мм | 16 х 60 мм | 19х85 мм |

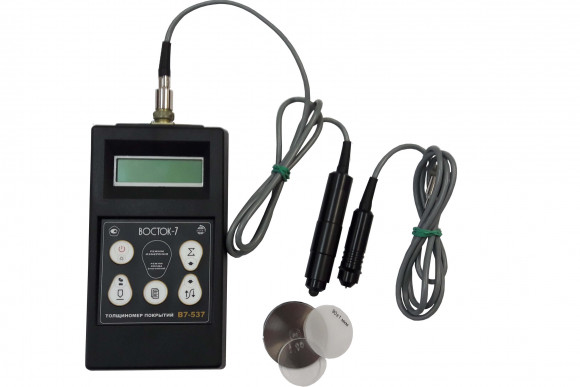

Комплектация
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Производитель | «Восток-7», Россия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
