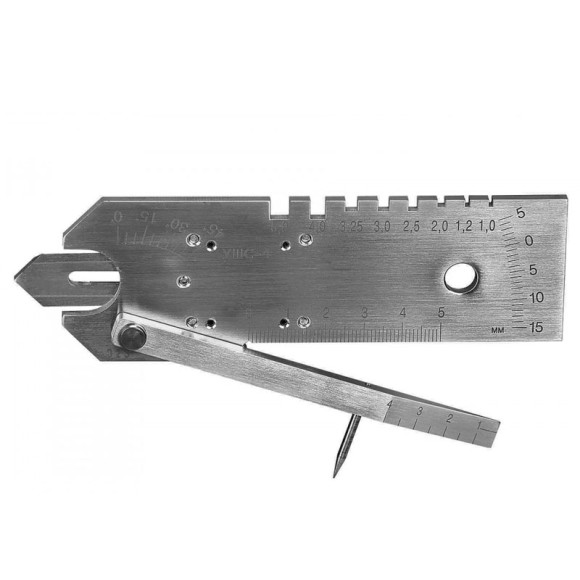

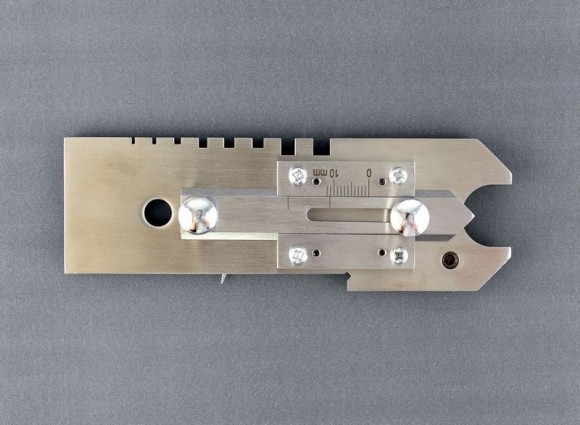

Шаблон сварщика универсальный УШС-4

Шаблон сварщика универсальный УШС-4

+ 2 фото

Госреестр

Описание

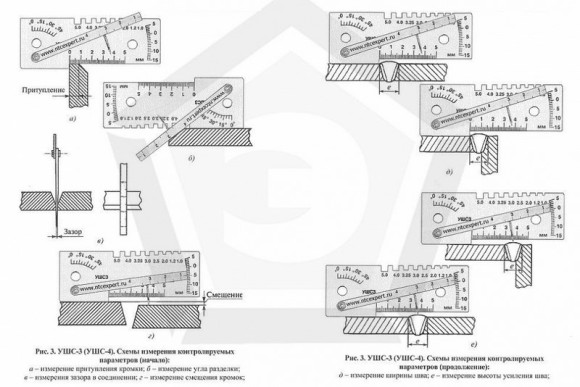

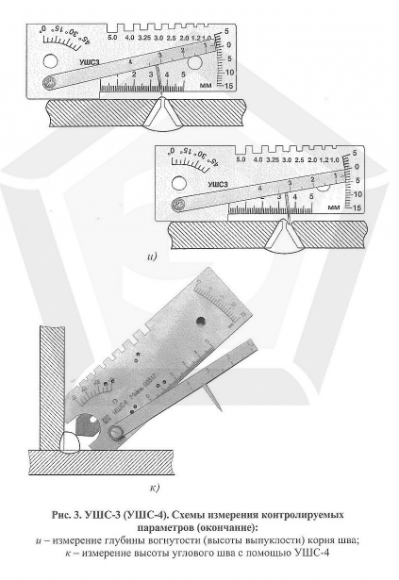

Универсальный шаблон сварщика УШС-4 - инструмент сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака (аналог импортных шаблонов WG). В сочетании с катетомером КМС, шаблон УШС-4 обеспечивает контроль всех основных параметров сварных швов и заготовок. Инструкция по использованию УШС-4 содержится в паспорте и на схеме слева.

Полное описание

Характеристики

Внесен в госреестр	Внесен
Производитель	«НТЦ «Эксперт», Россия

Шаблон сварщика универсальный УШС-4 2 900 ₽
Шаблон сварщика универсальный УШС-4 с калибровкой 3 600 ₽
Шаблон сварщика универсальный УШС-4 с поверкой 4 980 ₽

2 900 ₽

РРЦ в базовой комплектации

0 ₽

-+Купить

В наличии

Цена от 15.10.2025, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Комплект поставки: шаблон УШС-4, чехол, паспорт, сертификат о калибровке (по заявке). Калибровка шаблона проводится собственной метрологической службой по методике МК 11.2017 УШС-4. Методику калибровки можно приобрести отдельно. Данный шаблон так же имеет сертификацию в системе ГОСТ Р Росстандарта РФ. Актуальная цена шаблона в прайс-листе. Продукция собственного производства.

Контролируемый параметр	Диапазон измерения, мм	Цена деления, мм	Погрешность, мм
глубина дефектов (вмятин, забоин)	0-15	1	±0,5
глубина разделки шва до корневого слоя	0-15	1	±0,5
превышение кромок	0-15	1	±0,5
высота усиления шва	0-5	1	±0,5
высота валика усиления	0-10	1	±0,5
величина притупления шва	0-50	1	±0,5
ширина шва	0-50	1	±0,5
величина зазора между свариваемыми деталями	0,5-4	0,5	±0,25
угол скоса кромок	0°-45°	5°	±2,5°
высота катета углового шва	0-10	1	±0,5
выпуклость корня шва стыкового соединения	0-10	1	±0,5
