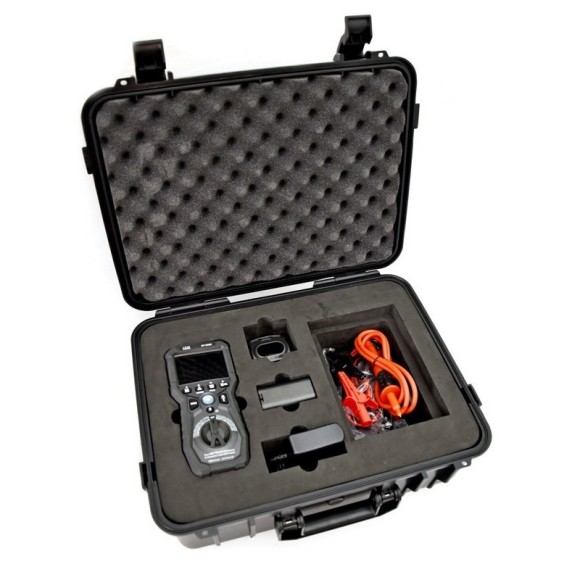

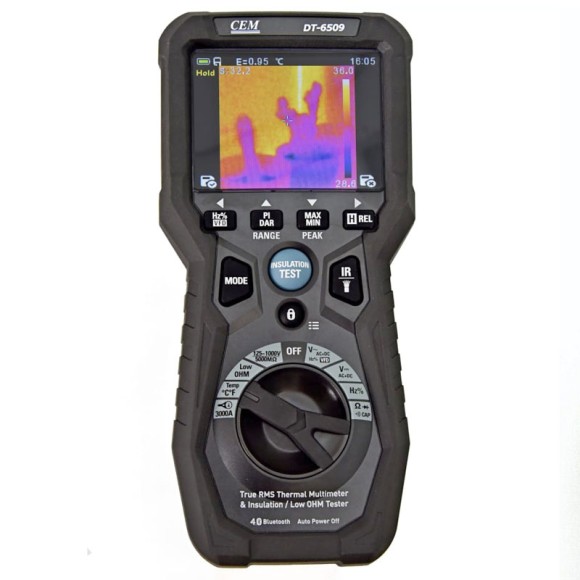

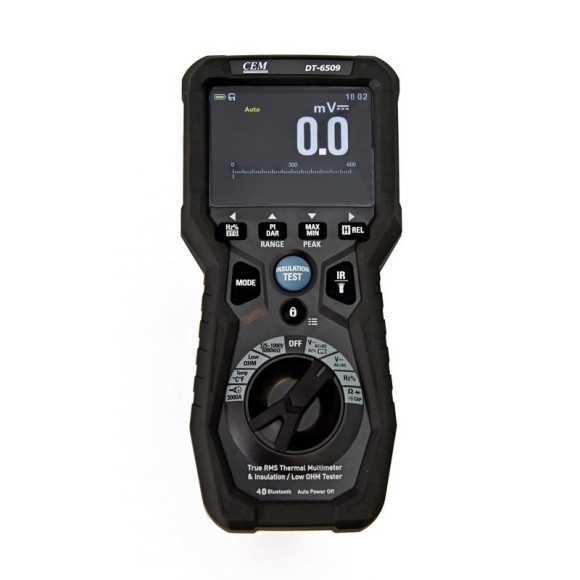

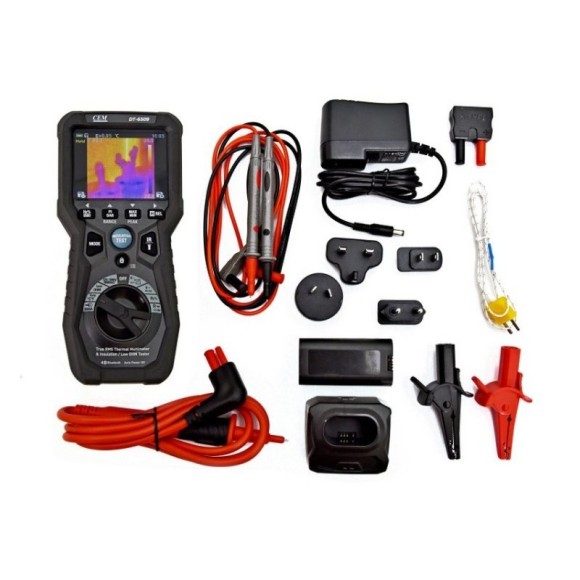

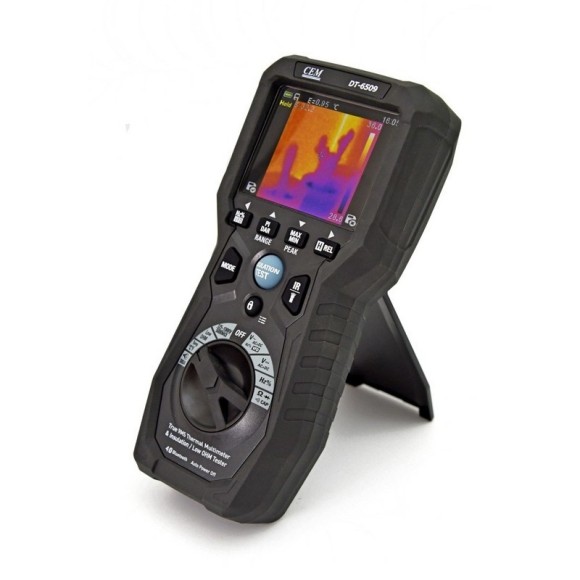

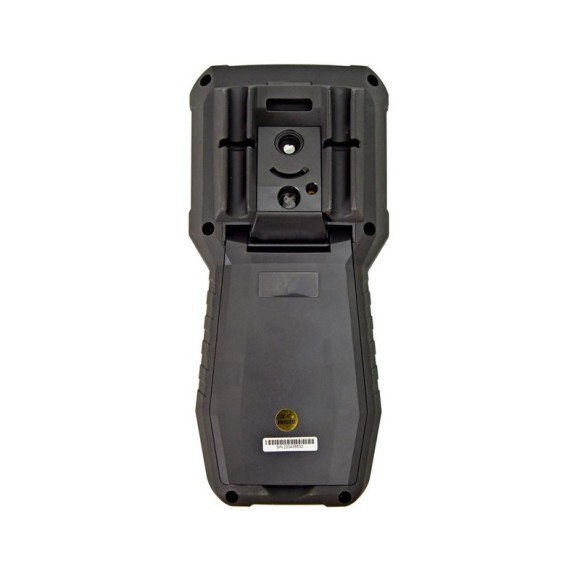

DT-6509 Тестер изоляции с функцией мультиметра TRMS,с встроенным тепловизором
- Обзор
- Характеристики
- Отзывы0
Основные характеристики:
- 3,5" цветной TFT ЖК-дисплей с 6000 отсчетами
- Встроенный тепловизор с центральным перекрестием и измерения температуры горячей и холодной точек
- Высокая частота кадров тепловизора 50Гц
- Напряжение DC
- Напряжение AC.AC+DC TRMS
- Низкое сопротивление
- Гибкий токоизмерительный щуп
- Тест на обрыв, тестирование диодов
- Емкость
- Частота
- Коэффициент заполнения
- Температура с применением термопары типа K
- Тестер изоляции
- Функция регистратора
Технические характеристики:
Тепловизор
Поле обзора (FOV) / Минимальное фокусное расстояние |
21°x21°/0,5м |
Пространственное разрешение (IFOV) |
4,53мрад |
ИК-разрешение |
80 x 80 пикселей |
Температурная чувствительность/NETD |
<0,1°C при 30°C (86°F)/100мК |
Частота обновления кадров |
50Гц |
Фокусировка |
Фиксированная |
Фокусное расстояние |
7,5мм |
Матрица видеопреобразователя (FPA) / Спектральный диапазон |
Неохлаждаемый микроболометр/8-14мкм |
Диапазон температур объекта |
-20 до 260°C (-4 до 302°F) |
Точность |
±3°C (±3,6°F) или ±3% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C) |
Мультиметр
Функция |
Диапазон | Разрешение | Точность | Входной импеданс |
||||
Постоянное напряжение |
600,0мВ | 0,1мВ | ±(0,8% + 8) | >10МОм |
||||
6,000В | 0,001В | ±(0,5% + 5) |
||||||
60,00В | 0,01В |
|||||||
600,0В | 0,1В | ±(0,8% + 5) |
||||||
1000В | 1В |
|||||||
Функция |
Диапазон | Разрешение | Точность.(50-60Гц) | Точность.(61-1кГц) |
||||
Переменное напряжение TRMS |
6,000В | 0,001В | ±(1,2% + 5) | ±(2,5% + 5) |
||||
60,00В | 0,01В |
|||||||
600,0В | 0,1В |
|||||||
1000В | 1В |
|||||||
Функция |
Диапазон | Разрешение | Точность | Входной импеданс |
||||
Напряжение АС + DC TRMS (50 до 1кГц) |
6,000В | 0,001В | ±(2,5% + 20) | >10МОм |
||||
60,00В | 0,01В |
|||||||
600,0В | 0,1В |
|||||||
1000В | 1В |
|||||||
Функция |
Диапазон | Разрешение | Точность (*) |
|||||
Ток, измеренный гибким щупом (50 до 400Гц) |
30,00А | 0,01А | ±(3,0% + 5) |
|||||
300,0А | 0,1А |
|||||||
3000А | 1А |
|||||||
Функция | Тестовый ток | Макс. напряжение разомкнутой цепи |
||||||
Тест диодов | <2мА | 3,2В DC |
||||||
Функция | Диапазон | Разрешение | Точность |
Зуммер |
||||
Сопротивление и тест на обрыв | 600,0Ом | 0,1Ом | ±(1% + 10) | <50Ом |
||||
6,000кОм | 0,001кОм | ±(0,8% + 5) |
||||||
60,00кОм | 0,01кОм |
|||||||
600,0кОм | 0,1кОм |
|||||||
6,000МОм | 0,001МОм |
|||||||
60,00МОм | 0,01МОм | ±(2,5% + 10) |
||||||
Функция | Диапазон | Разрешение | Точность |
|||||
Частота (электронная) | 60,00Гц | 0,01Гц | ±(0,2% ± 5) |
|||||
600,0Гц | 0,1Гц |
|||||||
6,000кГц | 0,001кГц |
|||||||
60,00кГц | 0,01кГц |
|||||||
600,0кГц | 0,1кГц |
|||||||
6,000МГц | 0,001МГц |
|||||||
10,00МГц | 0,01МГц |
|||||||
Частота (электрическая) | 40 до 10кГц | 0,01 до 0,001кГц | ±(1,0%+5) |
|||||
Емкость | 60,00нФ | 0,01нФ | ±(3,0% + 20) |
|||||
600,0нФ | 0,1нФ | ±(3,0% + 8) |
||||||
6,000мкФ | 0,001мкФ |
|||||||
60,00мкФ | 0,01мкФ |
|||||||
600,0мкФ | 0,1мкФ |
|||||||
6000мкФ | 1мкФ | ±(3,5% + 20) |
||||||
Температура с помощью термопары типа К | -20,0 до 600,0°C | 0,1°C | ±(2,5% + 5°C) |
|||||
600 до 1000°C | 1°C |
|||||||
-20,0 до 600,0°F | 0.1°F | ±(2,5% + 9,0°F) |
||||||
600 до 1800°F | 1°F |
|||||||
253,0 до 600,0K | 0,1K | ±(2,5% + 5K) |
||||||
600 до 1273K | 1K |
|||||||
Низкоомное сопротивление | 1,00 до 60,00Ом | 0,01Ом | ±(1,5% ± 40) |
|||||
60,0 до 600,0Ом | 0,1Ом | ±(1,5% ± 20) |
||||||
Функция |
Контактное напряжение |
Диапазон |
Разрешение |
Точность |
Тестовый ток |
Мегомметр | 125В (0% до 20%) |
0,125 до 6,000МОм |
0,001МОм |
±(3,0%+20) | 1мА при нагрузке 125кОм |
6,000 до 60,00МОм |
0,01МОм |
±(2,5%+8) |
|||
60,00 до 600,0МОм |
0,1МОм |
± (3,0%+8) |
|||
600 до 5000МОм |
1МОм |
± (5,0%+20) |
|||
250В (0% до 20%) |
0,250 до 6,000МОм |
0,001МОм |
±(2,5%+20) | 1мА при нагрузке 250кОм |
|
6,000 до 60,00МОм |
0,01МОм |
±(2,0%+8) |
|||
60,00 до 600,0МОм |
0,1МОм |
± (3,0%+8) |
|||
600 до 5000МОм |
1МОм |
± (5,0%+20) |
|||
500В (0% до 20%) |
0,500 до 6,000МОм |
0,001МОм |
±(2,5%+20) | 1мА при нагрузке 500кОм |
|
6,000 до 60,00МОм |
0,01МОм |
±(2,0%+8) |
|||
60,00 до 600,0МОм |
0,1МОм |
± (3,0%+8) |
|||
600 до 5000МОм |
1МОм |
± (5,0%+20) |
|||
1000В (0% до 20%) |
1,000 до 6,000МОм |
0,001МОм |
±(3,0%+20) | 1мА при нагрузке 1МОм |
|
6,000 до 60,00МОм |
0,01МОм |
±(2,5%+8) |
|||
60,00 до 600,0МОм |
0,1МОм |
± (4,0%+8) |
|||
600 до 5000МОм |
1МОм |
± (5,0%+20) |
| Базовая погрешность, % | 0,5 |
| Дисплей | ЖК, 3.5" TFT, 6000 отсчётов |
| Датчик | Термопара тип К |
| Модель | DT-6509 |
| Звуковой сигнал | да |
| Предохранители | 500мA/1000В |
| Защита | Двойная изоляция |
| Рабочая высота, м | 2000 |
| Ток | 30А, 300А, 3000А (гибкий щуп) |
| Диапазоны постоянного напряжения | 600мВ, 6В, 60В, 600В, 1000В |
| Диапазоны переменного напряжения | 6В, 60В, 600В, 1000В |
| Диапазоны сопротивления | 600Ом, 6кОм, 60кОм, 600кОм, 6МОм, 60МОм |
| Диапазоны ёмкости | 60нФ, 600нФ, 6мкФ, 60мкФ, 600мкФ, 6000мкФ |
| Диапазоны частоты | 60Гц, 600Гц, 6кГц, 60кГц, 600кГц, 6МГц, 10МГц |
| Диапазоны температуры | -20...1000°С |
| Коэффициент заполнения | 10...90% |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Поле зрения (FOV) / Минимальное фокусное расстояние | 21°x21°/ 0.5 м |
| Пространственное разрешение (IFOV) | 4.53 мрад |
| Сопротивление изоляции | 0.125...5000МОм |
| Температурная чувствительность / NETD | <0.1°C при 30°C (86°F) / 100мК |
| Частота обновления кадров, Гц | 50 |
| Фокусировка | Фиксированная |
| Фокусное расстояние | 7.5 мм |
| Матрица видеопреобразователя (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 8–14мкм |
| Детектор ИК (разрешение), пикселей | 80x80 |
| Температурный диапазон объекта, °С/°F | -20...260 / -4...500 |
| Точка | Средняя точка |
| Автоматическое определение горячей/холодной точки | Автоматические маркеры (горячие и холодные) |
| Bluetooth | Передача данных между устройством и ПК, смартфоном |
| Быстродействие | 3 измерения в сек |
| Категория перенапряжений | КАТ III 1000 В, КАТ IV 600 В |
| Индикатор низкого заряда батареи | да |
| Подсветка | да |
| Автоматическое выключение прибора | 5~60 мин |
| Температура эксплуатации, °C | 5...40 |
| Температура при хранении, °С | -20...60 |
| Влажность при эксплуатации, % | <80 |
| Влажность во время хранения, % | <80 |
| Функция вывода максимального значения MAX | да |
| Функция вывода минимального значения MIN | да |
| Функция True RMS | да |
| Элемент питания | Литий-ионная батарея 7.4 В, 2600 мА*ч |
| Габаритные размеры, мм | 210x85x65 |
| Вес, г | 680 |
| Гарантия | 2 года. |
| Тестовое напряжение | 125В / 250В / 500В / 1000В |
| Внесен в госреестр | Не внесен |
| Производитель | «CEM», Китай |
