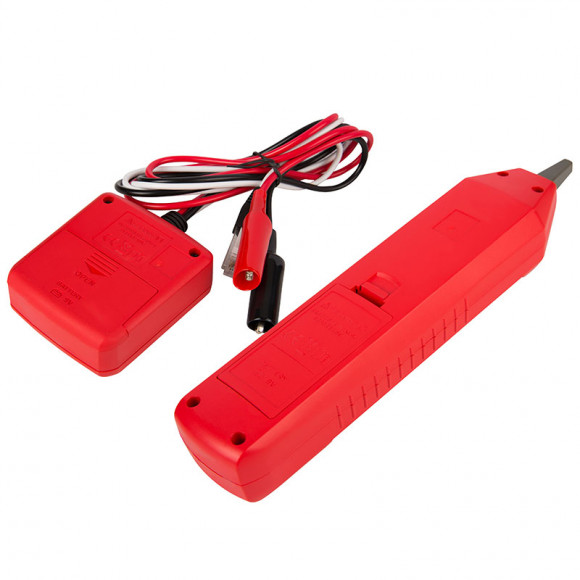

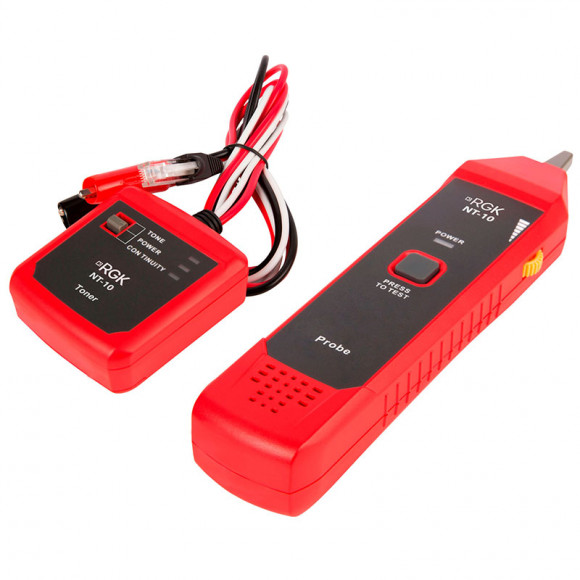

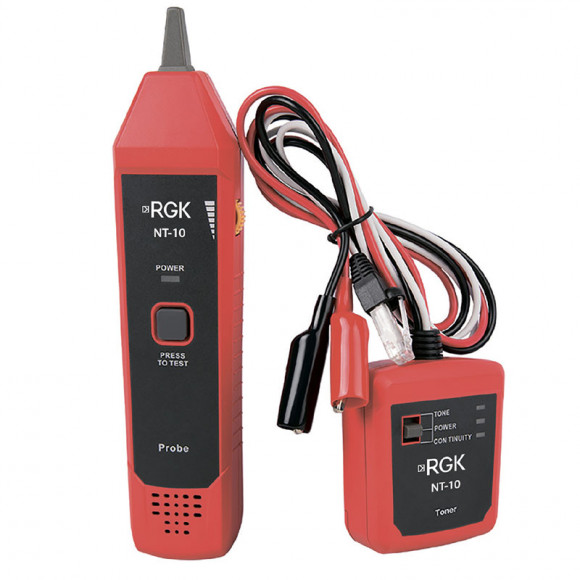

Кабельный тестер RGK NT-10
- Обзор
- Характеристики
- Отзывы0
Скачать инструкциюКлючевые особенности
- Дальность тестирования до 3000 м.
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
- Проверка полярности телефонных линий.
Комплект поставки
Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.
Принцип работы
Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.
Система питания
Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.
Характеристики Выходная мощность тон-генератора - 10 мВт (при сопротивлении 600 Ом) Выходная частота тон-генератора - 1,25/1,4 kHz Глубина частотной модуляции тон-генератора - 6Hz Выходное напряжение в режиме проверки целостности тон-генератора - 8В, постоянный ток Защита входного напряжения тон-генератора тон-генератора - 60В, постоянный ток Питание трансмиттера тон-генератора - батарея 9В Индикатор низкого заряда батареи тон-генератора - ≤7В Рабочая температура тон-генератора - 0°С ... +40°С Температура хранения тон-генератора - -10°С ... +50°С Размеры тон-генератора - 74 x 68 x 28 мм Вес тон-генератора - 150 г Входное сопротивление приемника - >100 мОм Макс. ток в режиме ожидания приемника - ~10 мА Макс. рабочий ток ресивера приемника - <40 мА (AC, RMS) Питание приемника - батарея 9В Индикатор низкого заряда батареи приемника - ≤7В Рабочая температура приемника - 0°С ... +40°С Температура хранения приемника - -10°С ... +50°С Размеры приемника - 208 x 47 x 33 мм Вес приемника - 130 г Расстояние трекинга телефонных линий - ≥3000 м Определение полярности телефонных линий - Функция DCV, диапазон: ±(5V~52V) | |
| Производитель | «RGK», Китай |
