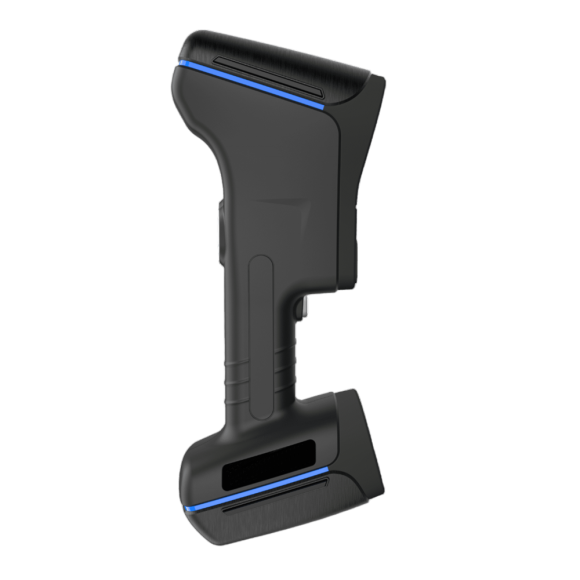

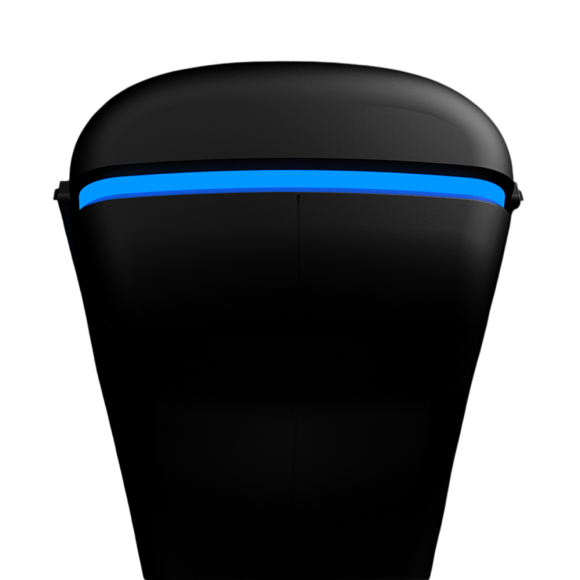

Лазерный 3D-сканер ЭлетСкан В11 | ЭлетСкан В17

Лазерный 3D-сканер ЭлетСкан В11 | ЭлетСкан В17

+ 8 фото

Описание

Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 используют технологию лазерного сканирования как для получения 3D-данных объекта, так и показателей точных отклонений на геометрических поверхностях. Благодаря встроенной фотограмметрической системе они обеспечивают сверхбольшую область сканирования и точность измерений метрологического уровня.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

Под заказ

Цена от 15.10.2025, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 используют технологию лазерного сканирования как для получения 3D-данных объекта, так и показателей точных отклонений на геометрических поверхностях. Благодаря встроенной фотограмметрической системе они обеспечивают сверхбольшую область сканирования и точность измерений метрологического уровня.

Скорость работы 3D-сканера ЭлетСкан В11 достигает 1 300 000 измерений в секунду, а 3D-сканера ЭлетСкан В17 - 2 000 000 измерений в секунду, а область захвата – 550×600 и 860×600 миллиметров для каждой модели соответственно. Основной режим работы обеих моделей – сканирование с использованием сетки из перекрестных синих лазерных линий: 11×11 – для модели ЭлетСкан В11, и 17×17 – для 3D-сканера ЭлетСкан В17. Дополнительный режим – одиночная лазерная линия для сканирования глубоких отверстий. Сканеры ЭлетСкан В11 | ЭлетСкан В17 оснащены встроенной системой фотограмметрии для сканирования крупных объектов размером до 10 метров. Этот режим позволяет минимизировать накопленную погрешность.

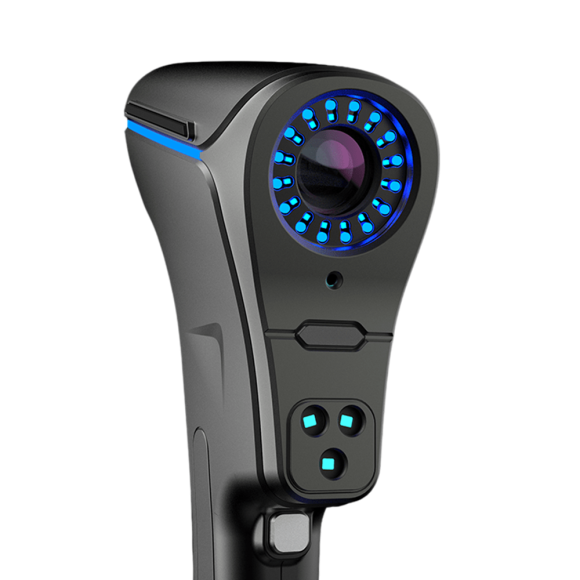

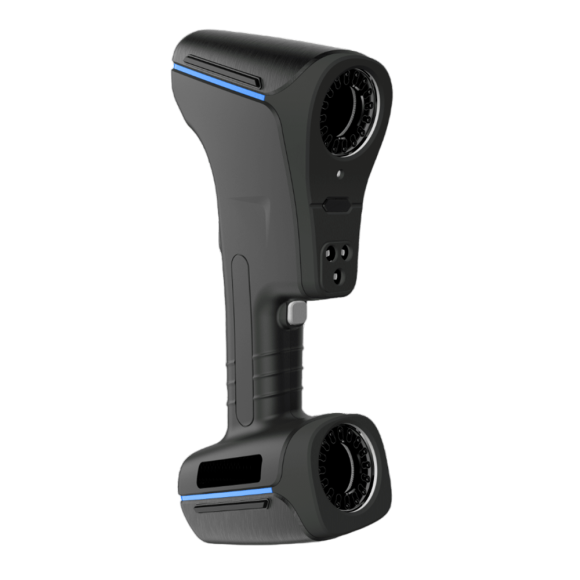

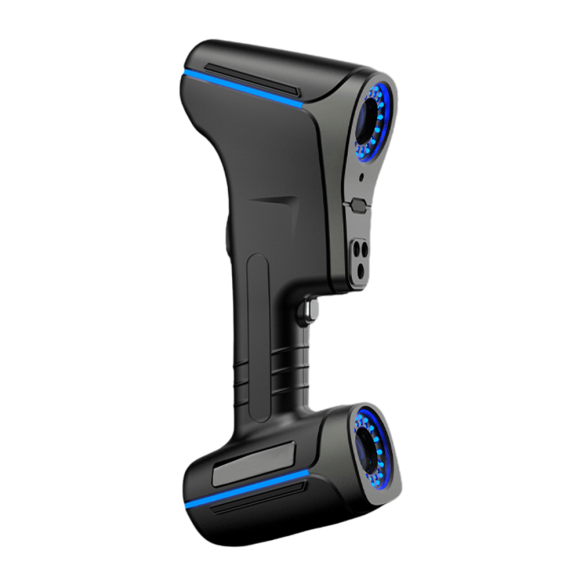

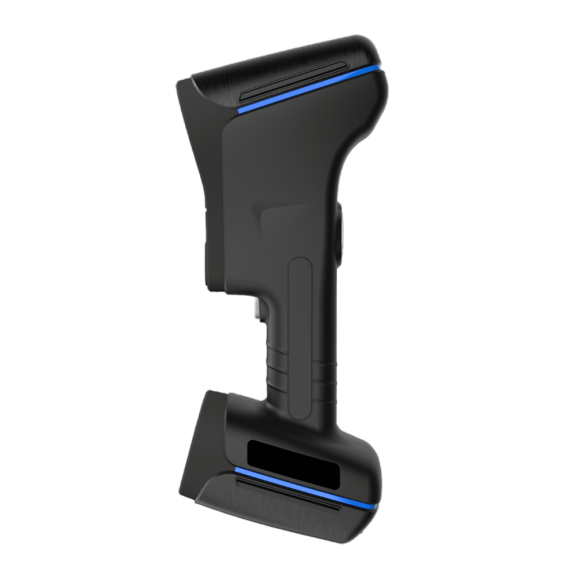

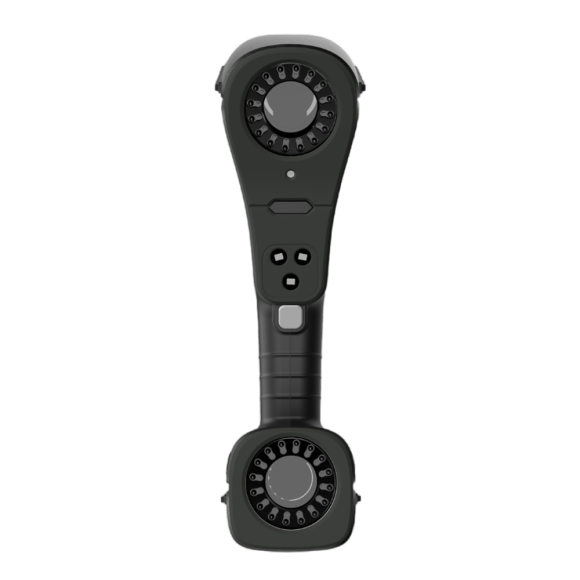

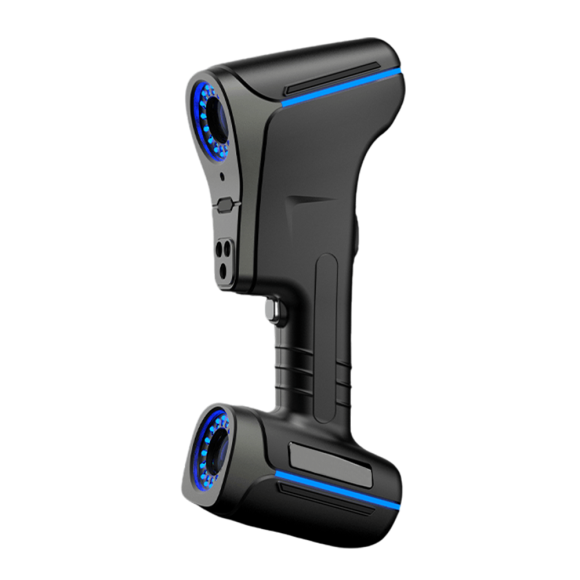

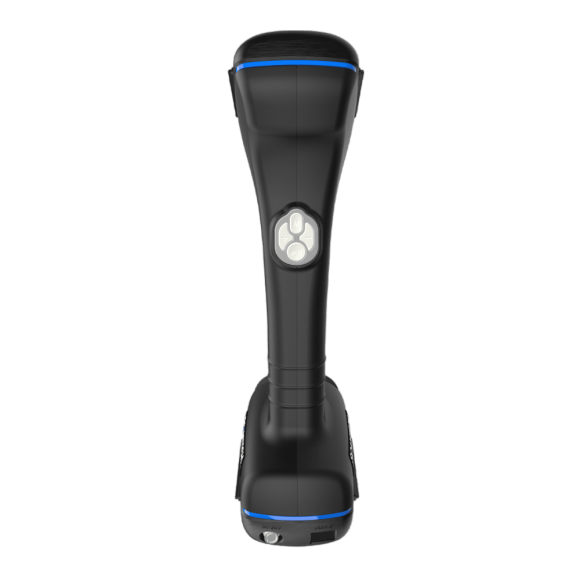

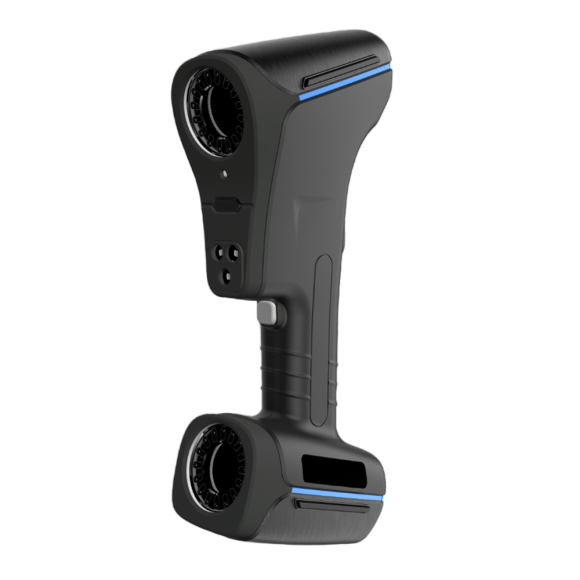

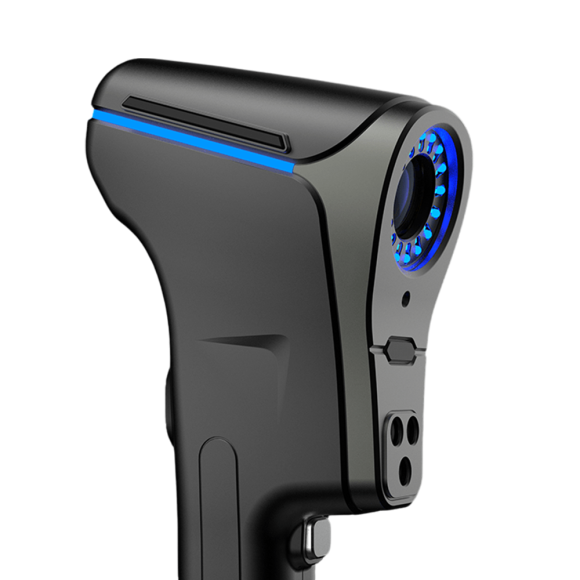

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 применяются в автомобилестроении, авиационно-космической отрасли, промышленном производстве, энергетике, реверс-инженерии, контроле качества, медицине и здравоохранении, а также других областях, где необходимо универсальное цифровое 3D решение для выполнения точного измерения. Благодаря своему функционалу они позволяют сканировать даже небольшие детали с моментальным отображением результата.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 обеспечивают сверхточную 3D-инспекцию средних и крупных объектов без использования дополнительных устройств.

Свободное переключение рабочих режимов в зависимости от потребностей сканирования: эффективное высокоскоростное сканирование или точное сканирование глубоких отверстий.

Возможность работы в автономном режиме – рабочий процесс может поддерживаться автоматически, при выполнении точного трёхмерного контроля в режиме реального времени на 360° для средних и крупных деталей.

Уникально низкая погрешность при крупномасштабных измерениях: на длине в 1 метр она составляет 50 мкм, а на длине в 5 метров - 113 мкм.

11 (для ЭлетСкан В11) и 17 (для ЭлетСкан В17) перекрещивающихся линий синего лазера обеспечивают чрезвычайно быстрый и точный отклик.

Сверхширокая область сканирования 550×600 мм (для ЭлетСкан В11) и 860×600 мм (для ЭлетСкан В17) обеспечивает оптимальное и плавное 3D-сканирование.

Режим точного сканирования глубоких отверстий позволяет работать со сложными позициями, такими как глубокие отверстия и мёртвые углы.

Благодаря встроенной системе фотограмметрии с глобальной инициативой лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 обеспечивают сверхбольшую площадь сканирования и точность измерений метрологического класса.

Имеют интуитивно понятный интерфейс, что облегчает их использование и широкий функционал, позволяющий выполнять различные типы измерений.

Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан В11 | ЭлетСкан В17

Калибровочная пластина

Соединительный кабель

Блок питания постоянного тока

Комплект специальных меток

USB накопитель с ПО

USB-электронный ключ для ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
	ЭлетСкан В11	ЭлетСкан В17
Стандартный режим работы (синий диапазон спектра), количество линий	11×11	17×17
Режим сканирования отверстий (синий диапазона спектра), количество линий	1
Скорость сканирования, измерений в секунду	до 1 300 000	до 2 000 000
Область сканирования, мм	до 550×600	до 860×600
Расстояние до объекта, мм	300
Глубина резкости, мм	500
Разрешающая способность, мм	0,025
Система фотограмметрии: область сканирования, мм глубина резкости, мм	2500×3000 2500	3760×3150 2500
Диапазон измерений геометрических размеров объектов, мм	10 - 5000
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм	10 - 10000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,020+0,030∙L¹⁾)	±(0,020+0,025∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии, мм	±(0,020+0,015∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм	±(0,020+0,010∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	325×133×84
Масса, г, не более	1,35
Напряжение питания от источника постоянного тока, В	24
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-10 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	stl, ply, obj, igs, wrl, xyz, dae, fbx, ma, asc или индивидуальные
¹⁾ L – длина объекта в метрах
