Оптический 3D сканер Оптискан I

Основные характеристики

• Два диапазона сканирования
• Четыре камеры 9 и 12 Мпикс
• Идеально подходит для измерения объектов с широким диапазоном размеров
• Короткое время сканирования
• Точность сертифицирована в соответствии со стандартом VDI/VDE
• Точное воспроизведение CAD
• Восстановление поврежденных деталей и узлов
• Измерение трудноизмеряемых объектов
• Объект бесконтактного контроля качества из таких материалов, как стекло, резина, пластик

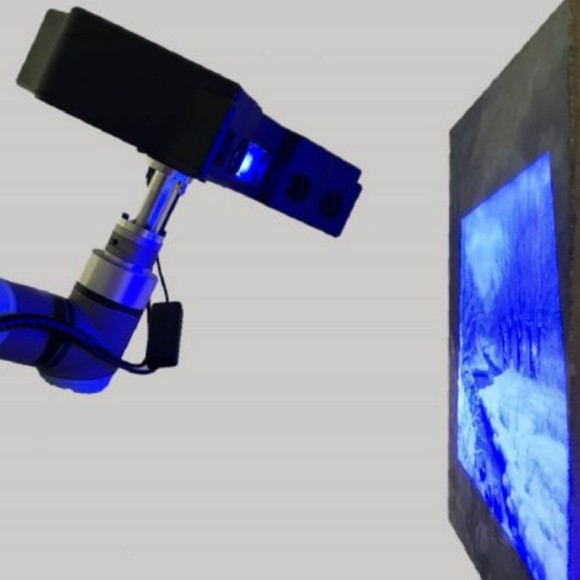

Два диапазона сканирования — самая важная характеристика универсальности Оптискана I . Они позволяют проводить как точное измерение мелких деталей с очень высокой точностью, так и быстрое измерение геометрии крупных объектов. Внутренний диапазон устройства позволяет эффективно сканировать объекты размером от 120 до 450 мм. В случае внешнего диапазона рекомендуемый размер сканируемых объектов от 250 до 1000 мм. Возможность комбинировать облака точек из двух диапазонов значительно расширяет область применения сканера. Оптискана I очень универсален и может быть легко интегрирован с роботами и коботами на производственных линиях.

Особенности применения

Сканируйте даже темные объекты

Благодаря мощному светодиоду Оптискана I может быстро сканировать темные объекты. Минимальное время получения сканирования теперь составляет 1,2 секунды.

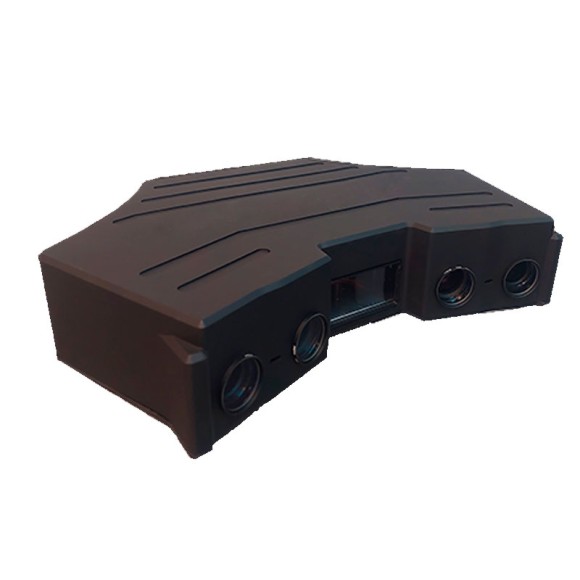

Новый корпус

Корпус нового Оптискана I отлит под вакуумом, что делает его значительно легче алюминиевого корпуса предыдущей модели. Это позволяет ему работать с большим количеством роботов и коботов.

Измерение объектов разных размеров

Изменение диапазона сканирования выполняется программно, после изменения диапазона повторная калибровка не требуется. Имея сканы с двух разных эндоскопов Оптискана I , можно объединить их с помощью программы . Это позволяет значительно ускорить работу, когда определенные части измеряемых объектов требуют сканирования с высоким разрешением, что не требуется при сканировании других частей.

Области применения 3D-сканеров Оптискана I

Разобрать механизм с целью понять, как это работает

Треугольная сетка отображает поверхности и формирует основу для создания CAD-моделей объекта. Это позволяет создавать техническую документацию на объект. Полученную модель можно использовать для изготовления копии или в качестве отправной точки для разработки новых продуктов или вариантов.

Контроль качества

Отсканированное изделие сравнивается с эталонной CAD-моделью для создания карт отклонений цвета. Это позволяет точно проверять допуски на производственных чертежах и измерять элементы, которые трудно измерить другими методами.

Быстрое прототипирование

Быстрое и дешевое производство прототипов является сегодня важной стратегией для получения конкурентного преимущества. Точный 3D-сканер, такой как Оптискан I, является неотъемлемой частью процесса быстрого прототипирования.
