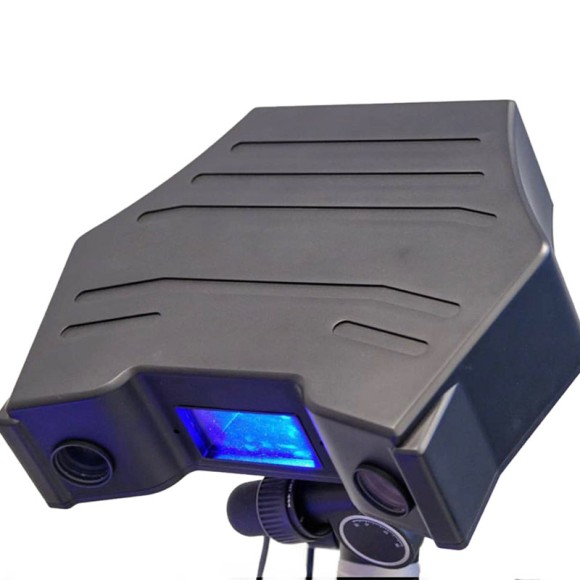

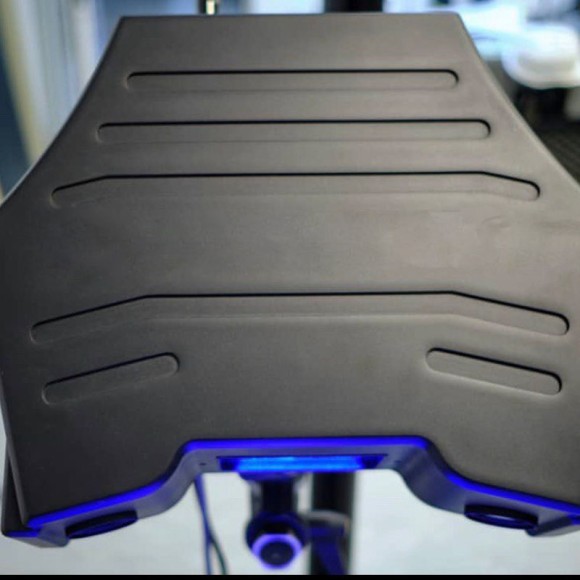

Оптический 3D сканер Оптискан II

Основные характеристики

• Два диапазона сканирования
• Отличное соотношение цена/качество
• Мощный синий светодиодный источник света с увеличенным сроком службы
• Две высококачественные 7-мегапиксельные камеры
• Точность сертифицирована в соответствии со стандартом VDI/VDE
• Точное воспроизведение CAD
• Восстановление поврежденных деталей и узлов
• Измерение трудноизмеряемых объектов
• Объект бесконтактного контроля качества из таких материалов, как стекло, резина, пластик

3D сканер Оптискан II предназначен для реверс-инжиниринга, бесконтактного контроля качества и быстрого прототипирования объектов среднего размера.

Новый сканер оснащен современными высокоскоростными камерами с разрешением 7 Мп и новым проектором с повышенной интенсивностью источника света. Область сканирования увеличилась на 43% и теперь составляет 320 х 190 х 120 мм. При этом время сканирования уменьшилось в 4 раза и составляет 1,2 секунды.

Универсальный диапазон сканирования сканера Оптискан II гарантирует отличное качество сканирования деталей размером от 7 см до 100 см. Это делает устройство пригодным для большинства приложений. Отличное соотношение цены и качества делает сканер доступным даже при ограниченном бюджете.

Оптискан II обеспечивает высокую плотность точек сканирования (117 точек/мм 2 ) и высокую точность (заявленная точность до 0,009 мм по VDI/VDE p2 Ps). Кроме того, Оптискан II имеет уменьшенное расстояние между сканером и объектом на 230 мм, что облегчает работу измерительного прибора при сканировании.

Роботизированные системы — еще одна область, в которой можно использовать новый сканер Оптискан II. Его легкий и компактный дизайн позволяет легко интегрировать его с роботом.

Сканер также имеет специальное программное обеспечение для Universal Robots, которое гарантирует плавное внедрение системы и простоту эксплуатации. Дополнительным преимуществом Оптискана II является возможность сотрудничества со всем ассортиментом аксессуаров.

Области применения 3D-сканеров Оптискан II

Разобрать механизм с целью понять, как это работает

Треугольная сетка отображает поверхности и формирует основу для создания CAD-моделей объекта. Это позволяет создавать техническую документацию на объект. Полученную модель можно использовать для изготовления копии или в качестве отправной точки для разработки новых продуктов или вариантов.

Контроль качества

Отсканированное изделие сравнивается с эталонной CAD-моделью для создания карт отклонений цвета. Это позволяет точно проверять допуски на производственных чертежах и измерять элементы, которые трудно измерить другими методами.

Быстрое прототипирование

Быстрое и дешевое производство прототипов является сегодня важной стратегией для получения конкурентного преимущества. Точный 3D-сканер, такой как Оптискан II 3D, является неотъемлемой частью процесса быстрого прототипирования.
