Видеоизмерительные системы NOVA Micra К
- Обзор
- Характеристики
- Отзывы0

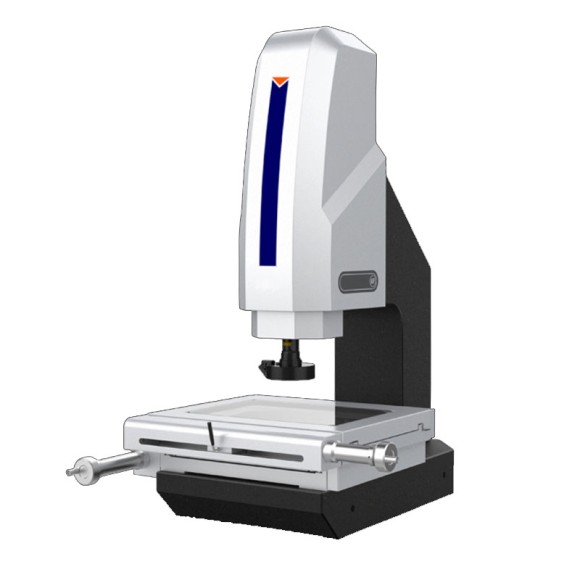

Видеоизмерительные системы серии NOVA Micra К
Видеоизмерительный микроскоп предназначен для бесконтактного и контактного измерения линейных размеров, отклонений формы и взаимного расположения элементов деталей в прямоугольных и полярных координатах.
Область применения
Научно-исследовательские лаборатории, предприятия машиностроения, приборостроения и других отраслей промышленности.
Принцип действия
Измерительные системы считывают значения перемещений оптоэлектронного измерительного блока по осям X, Y, Z. Имеется функция автофокусировки для оси Z. Результаты измерений отображаются на мониторе персонального компьютера. Системы могут работать в режиме отраженного и проходящего света, в ручном, полуавтоматическом и автоматическом режимах.
Конструкция Видеоизмерительных систем серии NOVA Micra К
- Основание (гранитное или металлическое)
- Предметный стол
- Вертикальная колонна с оптоэлектронным измерительным блоком (включает оптическую систему, датчик и осветитель)
- Вычислительный блок
- Персональный компьютер
Модификации систем
- NOVA Micra-3020АК
- NOVA Micra-4030АК
- NOVA Micra-5040АК
Программное обеспечение
В зависимости от комплектации, системы оснащаются ПО: «iMeasuring», «Geomea», «RationalVue», «IVS» или «Haquina». ПО обеспечивает:- Сравнение измеренных значений с CAD моделью с графическим отображением отклонений формы
- Расширенные возможности при работе с контактным и лазерным датчиками
- Работа с измеренными 3D элементами
- Отображение измеряемого объекта и значений перемещения подвижного предметного стола
- Сбор, обработку и хранение измерительной информации
| Пределы допускаемой абсолютной погрешности измерений длины по осям, мкм: (L – длина в мм) ±(2+L/200) - ±(7+L/200) Диапазон измерений длины в мм: по оси X: от 0 до 146 по оси Y: от 0 до 110 по оси Z: от 0 до 500 |
