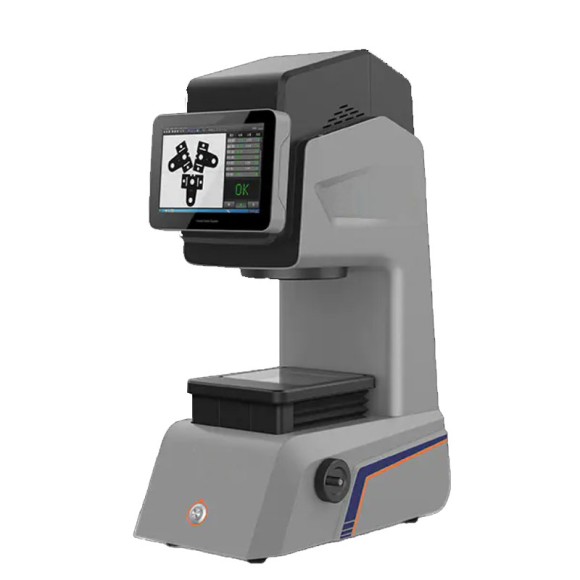

Видеоизмерительные системы NOVA Micra М
Средства измерений предназначены для использования в научно-исследовательских лабораториях, на предприятиях машиностроения, приборостроения и других отраслей промышленности.
Принцип действия
Системы основаны на считывании значений перемещения оптоэлектронного измерительного блока с измерительных шкал осей X, Y и Z. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Системы могут работать в режимах отраженного и проходящего света, в ручном, полуавтоматическом и автоматическом режимах.
Конструкция системы NOVA Micra M
Система NOVA Micra M состоит из следующих элементов:
- Гранитное или металлическое основание
- Предметный стол
- Вертикальная колонна с оптоэлектронным измерительным блоком (включает оптическую систему, датчик и осветитель)
- Вычислительный блок
- Персональный компьютер.
Фокусировка на измеряемом объекте осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола.
Модификации систем
Системы видеоизмерительные NOVA Micra M выпускаются в четырех модификациях в зависимости от диапазонов измерений по осям X, Y и диагоналям XY:
- NOVA Micra-30M
- NOVA Micra-60M
- NOVA Micra-80M
- NOVA Micra-160M.
Программное обеспечение
Системы оснащаются программным обеспечением, которое может включать:
- iMeasuring
- Geomea
- RationalVue
- IVS
- Haquina
| Пределы допускаемой абсолютной погрешности измерений длины по осям, мкм (L – длина в мм) ±(2+L/200) - ±(7+L/200) Диапазон измерений длины в мм Ось Диапазон по оси X от 0 до 146 по оси Y от 0 до 110 по диагонали XY от 0 до 229 |
