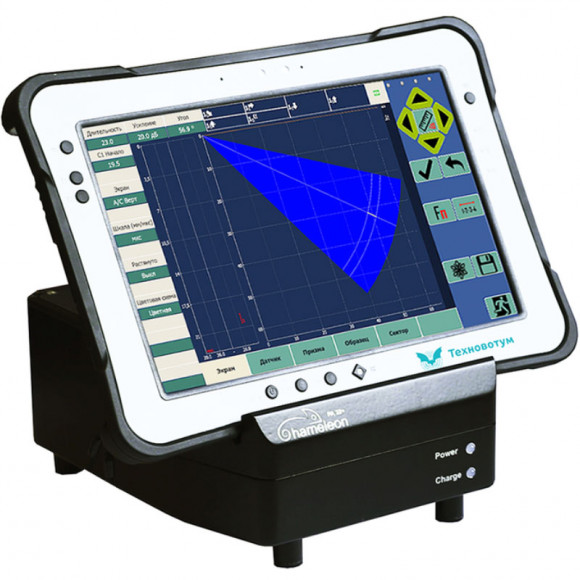

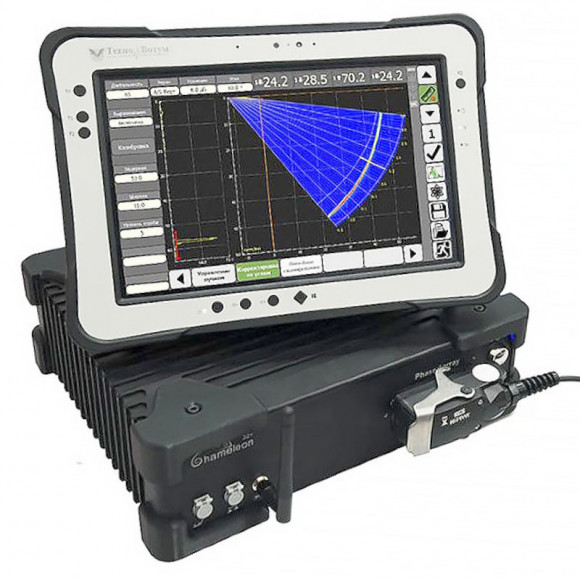

Ультразвуковой дефектоскоп на фазированных решетках Хамелеон 32+

Ультразвуковой дефектоскоп на фазированных решетках Хамелеон 32+

Госреестр

Использование УЗ дефектоскопа на фазированных решетках Хамелеон 32+ расширяет возможности УЗК за счет ФАР преобразователей. С помощью прибора контроль проводится в кратчайшие сроки, дает максимум информации, позволяет получить изображение дефекта. Наличие адаптивного ПО обеспечивает возможность быстрого изменения законов распространения УЗ-волны и фокусировки.

Полное описание

Внесен в госреестр	Внесен
Производитель	«Техновотум», Россия
Поверка в комплекте	Включена в стоимость
Наличие экрана	Да

Все характеристики

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы1

Ультразвуковой дефектоскоп Хамелеон 32+ фокусирует сигнал цифровым методом, в автоматическом режиме определяет координаты и размеры дефектных участков. Прибор оснащен новейшими IT средствами, позволяющими легкое управление работой и визуализацию итогов, поддерживает стандартное и спецоборудование.

Блочное исполнение Хамелеона 32+ расширяет сферы использования. Современное ПО предоставляет возможность выполнять настройку параметров проверки в полуавтоматическом режиме. Наличие таких функций, как 'Авторазмер', 'Автопротокол', позволяет сформировать протокол контроля в формате PDF с последующей его отправкой диспетчеру по каналу связи GSM.

Преимущества:

Ручной способ контроля позволяет выявить дефекты любых типов по классификатору ОАО 'РЖД'.
С помощью прибора можно выявлять, регистрировать и расшифровывать сигналы при нахождении дефектов в ж/д рельсах на таких дистанциях пути, где трудно или опасно одновременно проводить проверку по 2 нитям.
Результаты контроля каждого участка непрерывно документируются и регистрируются, отображаются в виде дефектограмм, привязанных к координатам пути.
Получение информации в виде развертки типа 'В', содержащей сведения о параметрах зарегистрированных эхо-сигналов.
При выполнении контроля исключается наличие 'слепых' зон.
Дефектоскоп позволяет выявить сложные дефекты, расположенные под расслоениями.

Внесен в госреестр

Внесен

Характеристики

Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения глубины залегания дефекта и/или толщины изделий (по стали), мм	от 10 до 400
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины изделий (по стали), мм	±(0,3 + 0,01Н0), где Н0 - измеренное значение глубины залегания дефекта и/или толщины изделия, мм
Диапазон измерения расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм	от 10 до 100
Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм	±(0,3 + 0,01L), где L - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм

Технические характеристики

Наименование характеристики	Значение
Максимальное значение длительности развертки, мкс	250
Диапазон показаний расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм	от 1 до 400
Номинальное значение амплитуды импульсов ГИВ, В	50, 100, 150, 200
Диапазон регулировки усиления, дБ	от 0 до 80 с шагом 0,5
Диапазон углов ввода, °	от 0 до 90 с шагом 1
Диапазон установки длительности зондирующих импульсов, нс	от 10 до 1000 с шагом 4
Диапазон настройки задержек возбуждения элементов ФР, нс	от 0 до 40 000 с шагом 5
Общее число фокальных законов	2048
Питание от сети переменного тока с напряжением, В и частотой, Гц	220±20 50±1
Габаритные размеры дефектоскопа, мм, не более -высота -ширина -длина	140 260 290
Масса дефектоскопа, кг, не более	6,0
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, %	от - 50 до + 50 до 95 (без конденсации)

Дополнительная информация

Прибор широко применяется не только при контроле железнодорожных рельсов. С его помощью контролируют металлы и композиты в других отраслях производства: на предприятиях нефтегазовой и атомной промышленности, машиностроения, транспорта и т.д.
Хамелеон 32+ поддерживает периферийное оборудование разных видов (флеш-карты, GPS-приемники, томографические сканеры и пр.).
Прибор может автономно работать на протяжении 10 часов.
Работа прибора возможно в диапазоне температур от-50оС до 50оС.
Защищенный корпус моноблока позволяет работать в полевых условиях.

Производитель

«Техновотум», Россия

Поверка в комплекте

Включена в стоимость

Наличие экрана

Да

Наличие расширенного функционала

Да

Только стандартый набор функций

Нет

Низкочастотный

Нет

Легкий и компактный

Нет
