Установка для контроля листового проката УКЛ-32
- Обзор
- Характеристики
- Отзывы1

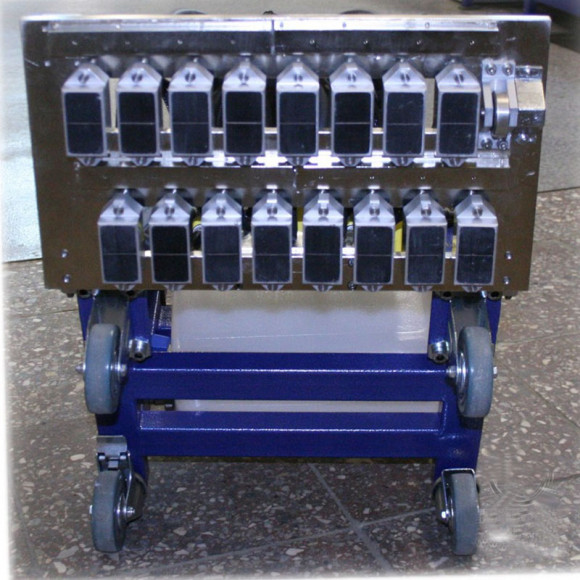

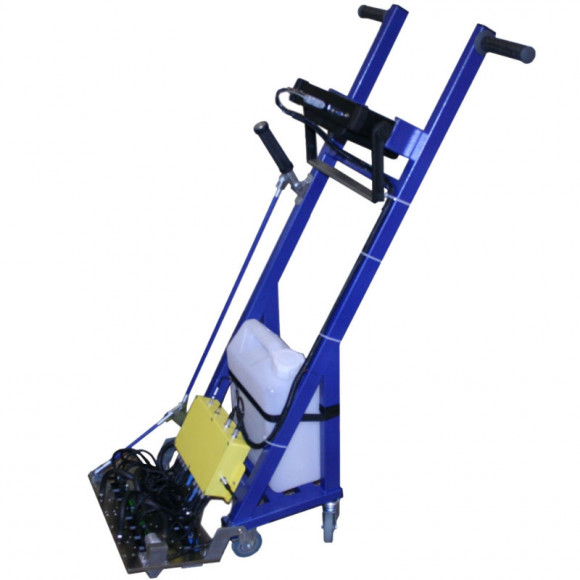

УКЛ-32 совмещает в себе дефектоскоп УСД-60-8К, проводящий неразрушающий контроль качества изделия, и передвижную тележку, оборудованную шестнадцатиэлементным блоком пьезоэлектрических преобразователей (ПЭП), тридцатидвухканальным коммутатором и баком устройства автоматической подачи контактной смазки. Координатное согласование при перемещении производится с помощью специального энкодера. Энкодер имеет защиту от попадания воды.
Проверка качества изделия и поиск дефектов происходит ультразвуковым способом, при котором анализируются параметры эхо-сигнала, который был излучен ПЭП и вернулся отраженным от границ раздела сред с различными акустическими сопротивлениями.
Толщина контролируемого листа может составлять до 400 мм.
Входящий в состав УКЛ-32 дефектоскоп является средством измерения и имеет соответствующее свидетельство федерального агентства по регулированию и метрологии.
Преимущества механизированной установки УКЛ-32:

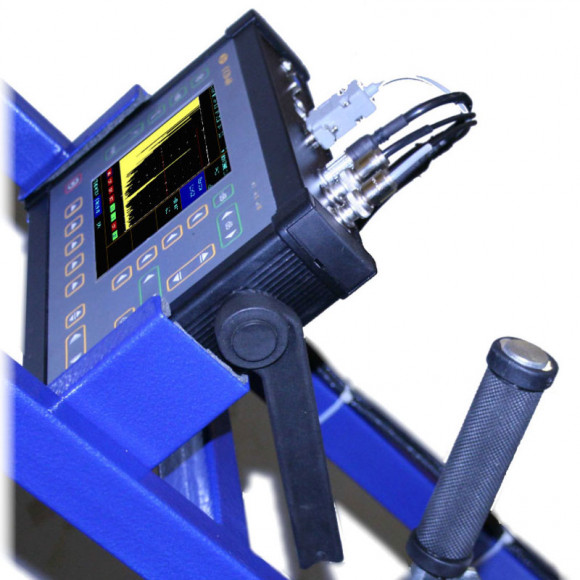

- Цветной TFT-дисплей с рабочей областью 135x100 мм и разрешением 640x480.
- Используемые в акустическом блоке преобразователи совмещают в себе два раздельно-совмещенных ПЭП с частотой 2,5 и 5 МГц.
- Ширина акустического блока составляет 300 мм.
- Установка анализирует каждый миллиметр листового проката.
- Способность проверки до 90 кв. м в час при соблюдении необходимой скорости передвижения.
- Наличие светодиодов АСД зон контроля.
- Программируемая кнопка с возможностью привязки к ней необходимой функции.
- Кабели для соединения составных частей УКЛ-32 оснащены разъемами, исключающими риск неплотного контакта.
- Контроль изделия необходимо проводить лишь с одной стороны (если толщина листа не превышает допустимых значений).
- Наличие режимов A-, B- и C-сканов (по энкодеру).
- Возможность отображения получаемых сигналов в виде А- и B-сканов в реальном времени на экране компьютера (с помощью соответствующего ПО).
- Каждый из 32-х каналов может быть настроен индивидуально (в том числе, его чувствительность, усиление), и имеет независимое ВРЧ.
- Автоматическая калибровка по толщине листа.
- Контроль наличия акустического контакта.
- Результаты исследования отображаются в виде дефектограммы с обозначением координат выявленных дефектов.
| Внесен в госреестр | Внесен |
Характеристики
Ширина акустического блока : 300мм
Минимальный шаг записи при сканировании : 1 мм Максимальная толщина листа : 400мм Максимальная скорость сканирования : до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) Производительность: до 500 м2/час Объем данных сканирования, запоминаемых в терминале: 1 Гб Наличие электронных маркеров стыковки дефектограмм секторов: есть Шероховатость поверхности изделия: не хуже Rz80 Эквивалентная площадь выявляемых отражателей: не хуже 0,5см2 Режим отображения оперативной информации: А-скан, С-скан Результаты контроля : дефектограмма изделия с привязкой к координатам, протокол контроля Диапазон рабочих температур: от +5º C до +55° C (без применения низкотемпературных жидкостей) Размер (В x Ш x Д): 1400 мм x 400 мм x 400 мм Масса: 15 кг Спецификация акустического блока:Тип: контактный 16 элементный блок с независимыми подпружиненными преобразователями Типы преобразователей : 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5МГц и 5 МГц Спецификация ультразвукового дефектоскопа:Тип дефектоскопа : УСД-60-8К Дисплей: Цветной, TFT 640 х 480 точек Количество каналов контроля: 32 Интерфейс дефектоскопа : Ethernet Частотный диапазон : 0,5-15 МГц Амплитуда ЗИ : размах 100В Аккумулятор: Li-ion 8 А/ч Время работы: 7 часов от аккумуляторов Внешнее питание дефектоскопа : блок питания от сети 220 В, 50Гц AC Напряжение питания: 18V/3,5A DC Диапазон рабочих температур: от -30º C до +55° C Размер (В x Ш x Д): 190 мм x 285 мм x 50 мм Масса дефектоскопа : 3,5 кг с аккумуляторами | |
| Производитель | «КРОПУС», Россия |
| Поверка в комплекте | Включена в стоимость |
| Наличие экрана | Да |
| Наличие расширенного функционала | Да |
| Только стандартый набор функций | Нет |
| Низкочастотный | Нет |
| Легкий и компактный | Нет |
Установка для контроля листового проката УКЛ-32 отзывы
| 1 | ||
| 0 | ||
| 0 | ||
| 0 | ||
| 0 |
С помощью оборудования контролируем качество листового металла. Все изъяны отображаются в дефектограмме. Найти их просто, ведь прибор сообщает точные координаты. Детальная диагностика помогла снизить количество бракованной продукции почти вдвое.
